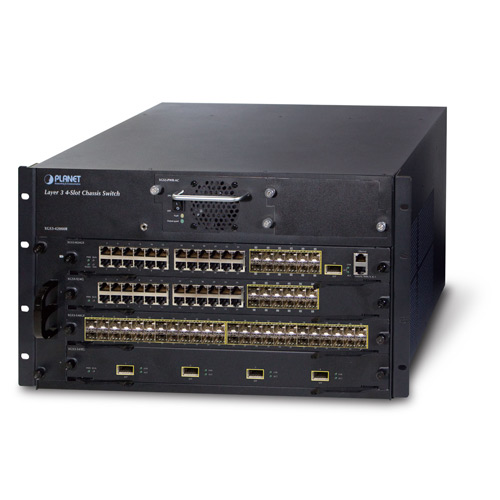

普莱德XGS3-42000R 核心层路由交换机适用于大型网络应用环境,如企业,校园,社区,互联网服务提供商和数据中心等,其中配置灵活,大容量,高密度,高可靠性和先进的流量管理是必备的。
XGS3-42000R 采用模块化设计,为网络部署带来有极大的灵活性。例如,一个管理模块可以和三个标准模块配合使用,或两个管理模块和两个标准模块配合使用,以执行系统互备。设备高6U,单个机箱,最高配置为:
-188个 10/100/1000Base-T 端口
-156个1000Base-SX/LX SFP 插槽
-13个10G XFP 插槽
支持IPV6
XGS3-42000R 机箱式交换机支持IPV6网络。 因此,该设备能够保证在未来很长一段时间都使设备处于一个领先的地位。
可扩展性
XGS3-42000R 支持万兆光模接入,提高设备的可扩展性和灵活性。XGS3-42000R最多可以实现376Gps的转发性能,它是校园网络,企业网络的核心网络的理想选择。
多层次的多播网络协议
XGS3-42000R 支持多种二层协议和网络管理协议,能满足复杂网络结构的要求。它支持802.1d/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP等协议。支持IPV6 / IPV4路由协议,包括三层IP静态路由,RIP V1 / V2,OSFP,VRRP等协议。丰富的二层组播功能,如IGMP V2 / V3 Snooping和三层组播协议—DVMRP,PIM-DM,PIM-SM和PIM-SSM。
高安全性
普莱德 XGS3-42000R提供全面的2-4层的访问控制列表(ACL)。通过相应的策略,实现内外网的控制。此外,它还支持基于端口、MAC地址的802.1x用户和设备认证、DHCP Snooping 功能,动态ARP监测功能,防止IP免受攻击。为网络管理员构建一个高安全行的企业网络,并提高网络管理员的工作效率。
QOS
XGS3-42000R完全支持DiffServ模型。用户可以指定每个端口上的队列带宽。 支持WRR/SP/SWRR时间表。 XGS3-24242 支持端口安全,使用户能够部署COS,DSCP,IP优先级,端口优先级。用户可以修改数据包的DSCP和COS值,使流量可以通过端口划分,VLAN,DSCP,和IP优先级的方式来指定不同的带宽,定制不同的语音/数据/视频的QOS。
高效的安全管理
GS3-42000R机箱式交换机提供多种管理方式,如Console,SNMP、telnet、Web管理等。内置的Web管理界面,可以让XGS3-42000R在使用上更加的便捷;支持简单网络管理协议 (SNMP),可通过任何标准管理软件对设备进行管理;Telnet和console配置,方便管理员远程调试以及进行命令操作。此外, XGS3-42000R还支持SSH,SSL和SNMPv3,可对连接进行数据加密,为每一个用户提供安全的远程管理。 | |

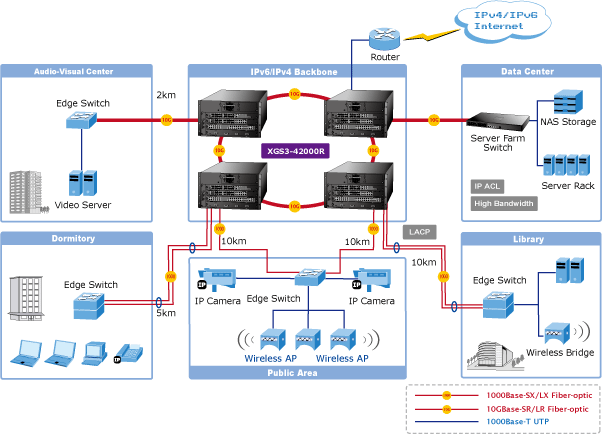

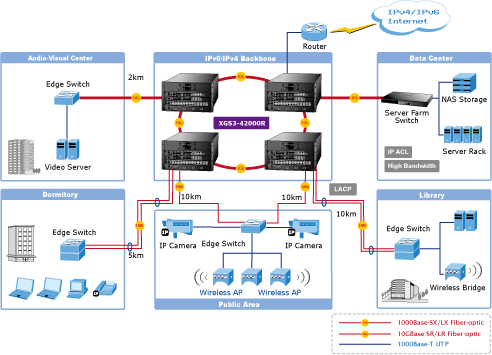

高性能企业级交换机
万兆交换机已成为企业级网络和网络服务提供商的基本设备。普莱德 XGS3-42000R是一款高性价、高密度、高带宽的机箱式交换机。XGS3-43000R采用插槽式设计,可以扩展多个模块,实现更加强大的功能。此外,双电源冗余设计,使得XGS3-42000R能提供不间断的网络服务。所有的扩展模块均支持热插拔的方式接入,在工作状态下接入而不影响设备的运行。 XGS3-42000R 机箱式以太网交换机非常适合用作于与服务器群结合使用。
| | | |
硬件和性能
4 个开放性模块插槽
- 两个管理模块和两个标准模块
- 三个标准模块和一个管理模块
高达188个千兆 端口 / 156个千兆 SFP / 13个10G XFP
热插拔模块
二三层无阻塞线速交换
电源冗余系统
100~240V AC双电源冗余
- 1个默认的交流电源
- 1 个额外的开放插槽可选电源
主动-主动 冗余电源故障保护
IP 堆叠
通过两个千兆TP/SFP 接口或10G 堆叠插槽连接堆叠成员
单一IP地址管理,支持多达36台设备堆叠
IP 路由功能
IP 路由协议支持RIP v1/v2, OSPF v2, BGP4
路由接口提供VLAN路由模式
基于策略的路由(PBR) for IPv4 and IPv6
支持VRRP 协议
支持路由重分发
组播路由功能
支持组播路由协议:
PIM-DM (Protocol Independent Multicast - dense mode)
PIM-SM (Protocol Independent Multicast - sparse mode)
PIM-SSM (Protocol Independent Multicast - source-specific multicast mode)
DVMRP (Distance Vector Multicast Routing Protocol)
支持 IGMP v1/v2/v3
二层功能
支持 auto-negotiation, auto-MDI/MDI-x and half-duplex / full-duplex modes for all 1000Base-T ports.
Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x PAUSE frame flow control (full-duplex)
支持VLAN
- IEEE 802.1Q Tagged VLAN
- Up to 4K VLANs groups, out of 4041 VLAN IDs
- Provider bridging (VLAN Q-in-Q) support (IEEE 802.1ad)
- GVRP protocol for VLAN management
- Private VLAN Edge (PVE)
支持生成树
- STP, IEEE 802.1d (Spanning Tree Protocol)
- RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
- MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, Spanning Tree by VLAN)
支持链路聚合
- 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (Static Trunk)
- Maximum 128 trunk groups per module, up to 8 ports per trunk group
- Up to 16Gbps bandwidth (duplex mode)
Provides port mirror (many-to-1)
端口镜像监视特定端口上的输入输出流量
Quality of Service
整机支持8个优先级队列
支持优先级和加权轮询 (WRR) CoS 策略
每个端口出入速率的带宽控制
基于应用流量的监控策略
组播
支持 IGMP snooping v1, v2 and v3
支持Querier mode
安全性
IEEE 802.1x基于端口网络接入认证
基于MAC网络接入认证
基于IP地址的访问控制列表 (ACL)
基于MAC访问控制列表
静态MAC
管理
管理地址支持IPv4 and IPv6
- Console / Telnet 命令行界面
- 交换机Web管理
- 交换机SNMP v1, v2c, and v3 管理
- SSH/SSL 安全接入
4个 RMON组 1, 2, 3, 9 (历史,统计,报警,事件)
IPv6 IP Address / NTP / DNS 管理
内置普通文件传输协议(TFTP)客户端
BOOTP and DHCP for IP address 分配
DHCP / BootP Relay and Relay Option 82
DHCP Server
DNS-Proxy
通过HTTP / TFTP进行固件升级/下载
SNTP (简单网络时间协议)
LLDP (链路层发现协议 )
用户权限级别限制
| |
机箱插槽 |
插槽总数 |
4(2管理模块+2标准模块 或 1个管理模块+3标准模块) |
最大管理模块 |
2个 (插槽1, 插槽2) |
最大标准模块 |
3个 (插槽2,3,4) |
管理模块冗余 |
支持 |
电源托架数量 |
2个 |
风扇托盘数 |
1个,支持热插拔 |
端口容量 |
XFP端口 |
最大支持13个10G XFP 端口 |
电口 |
最大支持168个10/100/1000Base-T 电口 |
SFP 端口 |
最大支持156个1000Base-SX/LX SFP 端口 |
模块 |
XGS3-M24GX |
24个千兆端口,1个万兆SFP+端口,3层SNMP管理,MGMT管理口,交换板(XGS3-42000R) |
XGS3-S24G |
24个千兆端口,12个千兆SFP共享端口,交换板(XGS3-42000R) |
XGS3-S48G |
48个千兆SFP端口,交换板(XGS3-42000R) |
XGS3-S4XG |
4个万兆SFP+端口,交换板(XGS3-42000R) |
性能 |
交换方式 |
存储转发 |
背板带宽 |
1.2Tbps |
交换容量 |
336Gbps |
全网交换容量 |
160Gbps |
转发速率 |
264Mpps@64bytes,线速 |
MAC 地址表 |
64K |
VLAN 表 |
4K |
ACL数量 |
16K |
路由表 |
IPv4: 128K
IPv6: 64K
|
3层界面 |
500 max. |
端口队列 |
8 |
流量控制 |
支持IEEE 802.3X全双工和半双工 |
巨型帧大小 |
9K |
硬件规格 |
尺寸 (W x D x H) |
445 x 421 x 266 mm |
相对湿度 |
10-90%, 无冷凝 |
工作温度 |
0 ~ 50°C |
功率输入 |
AC: 100~240V, 50~60 Hz |
功率消耗 |
≤400W |
IPv4 3层功能 |
IP 路由协议 |
IP 路由协议,支持RIP v1/v2, OSPF v2, BGP4
基于策略路由(PBR)
LPM路由(MD5认证)
|
组播路由协议 |
支持IGMP v1 / 2 / 3,
支持DVMRP, PIM-DM/SM, PIM-SSM |
IPv4 第3层功能 |
VRRP, ARP, ARP proxy |
路由接口 |
Per VLAN |
IPv6 3层功能 |
IP 路由协议 |
RIPng, OSPFv3, BGP4+ |
组播路由协议 |
PIM-SM/DM for IPv6
MLD for IPv6
MLDv1/v2
MLD snooping, 6 to 4 tunnels
组播方式接收控制
非法组播源检测
|
IPv6 3层功能 |
Configured tunnels , ISATAP, CIDR |
2层功能 |
端口配置 |
端口禁用/启用
自动协商全双工和半双工模式选择
带宽控制功能
端口环回检测功能 |
VLAN |
基于802.1Q VLAN ,最多支持4000个VLAN组
Q-in-Q
GVRP
专用VLAN |
生成树协议 |
STP, IEEE 802.1D
RSTP, IEEE 802.1w
MSTP, IEEE 802.1s
Root Guard
BPDU Guard
|
链路聚合 |
静态链路
IEEE 802.3ad LACP
最大支持128组,每组8端口
|
QoS |
每个端口8个输出队列
基于端口、802.1p、DSCP/TOS的优先级
|
组播 |
IGMP v1 / v2 / v3 Snooping
IGMP 代理
IGMP 查询模式
MLDv1 / v2, MLD v1/v2 snooping
|
访问控制列表 |
支持标准和扩展 ACL
基于IP地址和MAC地址的ACL
基于时间的ACL
基于Qos可分类的ACL
最多支持1K |
安全 |
支持MAC和端口绑定
IPv4 / IPv6 + MAC+ 端口绑定
IPv4 / IPv6 + 端口绑定
支持MAC地址过滤
ARP欺骗防御
ARP扫描预防
IP源地址保护
|
认证 |
基于IEEE 802.1x的网络访问控制
AAA 认证: IPv4 / IPv6 / RADIUS
|
SNMP MIBs |
RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2674 Extended Bridge MIB
RFC-2819 RMON MIB (Group 1, 2, 3 and 9)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC3411 SNMP-Frameworks-MIB
IEEE802.1X PAE
LLDP
MAU-MIB
|
管理功能 |
系统配置 |
Console口,远程, SSH, Web管理, SSL, SNMPv1, v2c和v3 |
管理界面 |
IPv4 / IPv6 HTTP, SSL, SNMP, FTP/TFTP, NTP, SSH
Telnet, CLI
RADIUS, TACACS+
RMOM 1,2,3,9 for group
SNMP MTB and trap |
标准 |
认证标准 |
FCC Part 15 Class A, CE |
国际标准 |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3z 1000Base-SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10 Gigabit Ethernet
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port Trunk with LACP
IEEE 802.1d Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree Protocol
IEEE 802.1s Multiple Spanning Tree Protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP |
环境 |
工作环境 |
温度: 0 ~ 50°C
相对湿度: 10 ~ 90% (无冷凝)
|
储存环境 |
温度: -10 ~ 70°C
相对湿度: 5 ~ 90% (无冷凝)
|
技术参数
日期 |
版本 |
描述 |
下载 |
2010-06-11 |
1.0 |
XGS3-42000R |
