硬件规格 |
电口 |
24个千兆电口 |
SFP 端口 |
4个千兆SFP mini-GBIC 接口, 复用21-24号 |
Console端口 |
1 个RS-232 DB9 串口 (115200, 8, N, 1) |
交换方式 |
存储转发 |
背板带宽 |
68Gbps / 无阻塞 |
地址表 |
8K 地址表 |
共享数据缓冲区 |
1392 kilobytes |
流量控制 |
支持IEEE 802.3x 全双工和半双工模式 |
巨型帧 |
10Kbytes |
LED指示灯 |
系统:电源, 主板
端口:10/100/1000 连通/断开, SFP连接, 堆叠 |
复位键 |
< 5 秒: 系统重启
> 5 秒: 恢复出厂设置 |
尺寸 (W x D x H) |
440 x 200 x 44.5 mm, 1U高度 |
重量 |
3.0 KG |
功率消耗 |
Max. 30 watts / 102 BTU |
电源要求 |
SGSW-24040
AC 100~240V, 50/60Hz
SGSW-24040R
100~240V AC, 50/60Hz
-48V DC @ 0.6A, Range: -30 ~ -60V |
ESD保护 |
6KV DC |
堆叠 |
堆叠端口 |
2个类似HDMI的5Gbps堆叠口 |
堆叠数 |
16 |
堆叠带宽 |
10Gbps 全双工 |
堆叠ID 显示 |
7段 LED显示 (1~9, A~F, 0) |

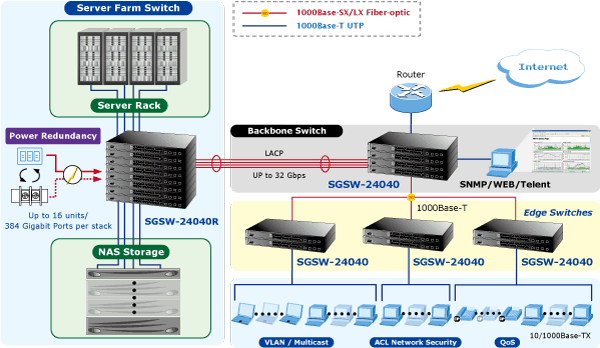

堆叠拓扑 |
Ring / Chain / Back-to-Back stack |
2层功能 |
基本管理界面 |
Console, 远程登录, Web管理, SNMPv1, v2c |
安全管理界面 |
SSH, SSL, SNMP v3 |
端口配置 |
端口禁用/启用
自动协商10/100/1000Mbps的全双工和半双工模式选择
流量控制禁用/启用
带宽控制功能 |
VLAN |
802.1Q tagged VLAN
基于端口的VLAN
Q-in-Q
专用VLAN Edge (PVE)
最大255个VLAN组, 最多4094条VLAN ID
|
生成树协议 |
IEEE 802.1D
IEEE 802.1w
IEEE 802.1s |
链路聚合 |
IEEE 802.3ad LACP 和静态trunk
支持12组 trunk,每组16个端口 |
QoS |
每个端口4个输出队列
基于端口、802.1p、DSCP/TOS的优先级 |
IGMP Snooping |
IGMP (v2/v3) Snooping,最大256个组播组
支持IGMP查询 |
访问控制列表 |
基于 IP ACL / MAC ACL |
SNMP MIBs |
RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB |
标准 |
认证标准 |
FCC Part 15 Class A, CE |
遵循国际标准 |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning tree protocol
IEEE 802.1w Rapid spanning tree protocol
IEEE 802.1s Multiple spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2 |
环境 |
工作环境 |
温度: 0 ~ 50 °C
相对湿度: 20 ~ 95% (无冷凝)
|
储存环境 |
温度: -40 ~ 70 °C
相对湿度: 20 ~ 95% (无冷凝)
|
