XGS3-24042

24口3层管理型千兆以太网交换机

概述

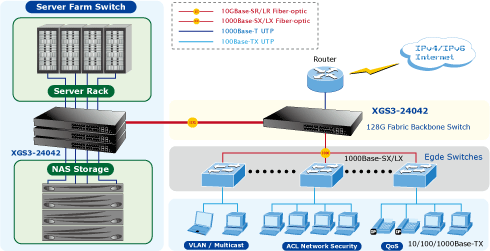

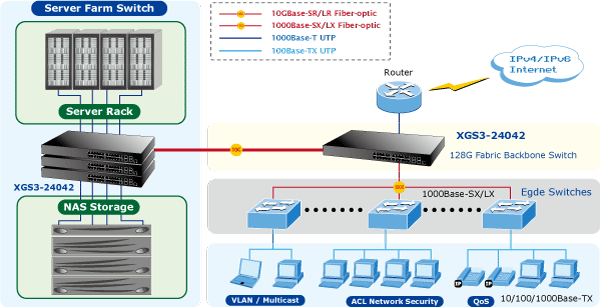

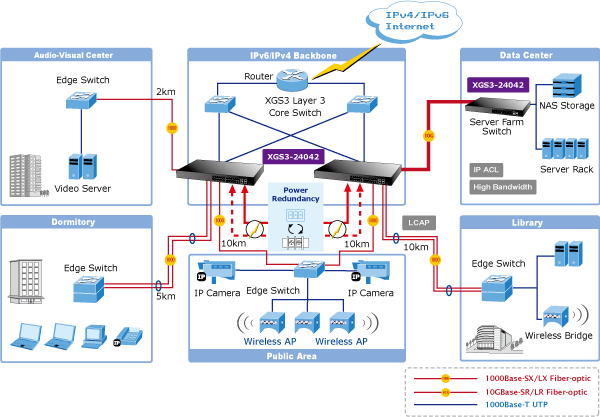

应用场景
功能特性
产品规格
下载
相关产品

万兆以太网

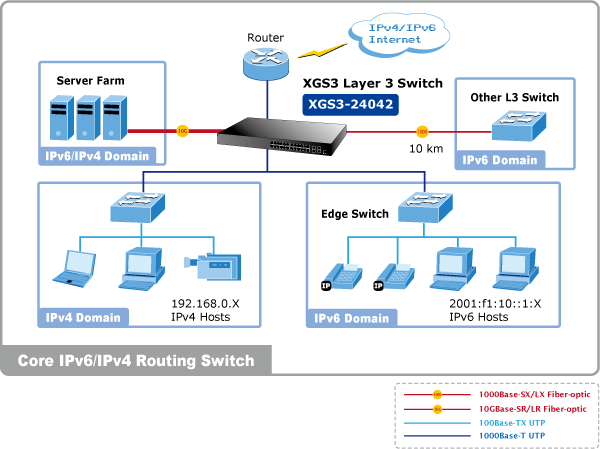

IPv6 (因特网协议第六版) 是为了解决IPV4可用网段缺乏问题的下一代互联网协议。IPv6可以提供比IPV4更多的IP地址。为了IPV4能顺利过渡至IPV6，普莱德研发了同时支持IPV4和IPV6支持多层协议的千兆以太网交换机：XGS3-24042，用来满足企业的带宽需求和投资成本。XGS3-24042 具有以下特性：

IPv6 / IPv4 路由管理

10G 以太网交换机

单一IP地址管理

冗余电源系统

XGS3-24042提供24个固定的10/100/1000Mbps电口与4个复用千兆SFP插槽，2个可选的10GbpsSFP+上联端口。该设备定位为大型网络核心交换机或汇聚交换机，XGS3-24042支持IP堆叠技术，有助于管理人员通过一个IP地址管理多达24台设备。它提供智能的安全功能，高性能和灵活性，适用于校园网和城域网等大型网络架构中。XGS3-24042 对于各行业的用户来说都是一个很好的选择。

支持10Gb以太网端口
10Gb以太网端口采用全双工技术，支持半双工的CSMA/CD协议，在以太网发展中是一个巨大的飞跃。 10Gb以太网端口可以运用于星形或环形的拓扑结构。随着10Gb以太网技术的应用，XGS3-24042提供强大的数据处理能力。它适用于城域网和广域网，可以帮助客户简化网络结构，降低网络建设成本。

网络协议
XGS3-24042为了满足复杂的网络结构要求，支持多种网络协议。他能支持 802.1D/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP, etc。还支持组播协议IGMP, DVMRP ，PIM。此外，XGS3-24042支持 RIPv1/2, OSPF，IPv6。

可靠的供电系统
XGS3-24042提供AC/DC 电源冗余。它可以使用100~240V AC 电源输入，也可以使用48V DC 电源输入或者 100~240V AC 电源/-48V DC 电源同时输入。

ACL
XGS3-24042支持完整的 ACL策略。支持可根据源/目的IP地址、源/目的MAC地址、IP 协议、 TCP/UDP、 IP 优先级、时间范围和流量分类的ACL策略。此外，各种策略可以进行流量转发。XGS3-24042 也支持 IEEE 802.1x 基于端口认证，可以与RADIUS联动，以确保端口安全。

QoS
XGS3-24042支持DiffServ模型，可指定每个端口上的队列带宽以及支持WRR/SP/SWRR时间表。 XGS3-24042还支持端口安全，使用户能够轻松搞定COS、DSCP、IP优先级和端口优先级。用户还可以修改数据包的DSCP和COS值，使流量可以通过划分端口，还可以通过VLAN、DSCP和IP优先级来指定不同的带宽，定制不同的语音/数据/视频的QOS。

强大的网络管理能力
XGS3-24042 支持 SNMP，支持带内和带外管理，支持CLI和WEB界面管理，还有RMON。它可以发邮件给管理人员提示相关告警，XGS3-24042还支持SSH协议来保证交换机配置管理安全。

物理端口

24个10/100/1000Base-T RJ-45 端口

4个100/1000Base-X mini-GBIC/SFP 插槽，复用21-24端口

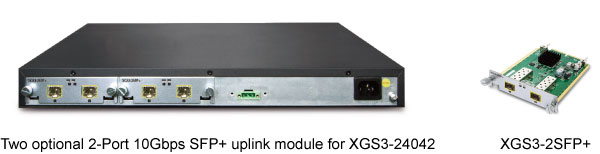

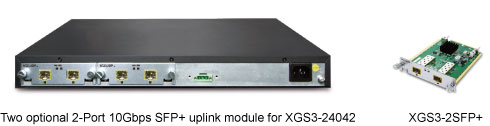

2个10G模块插槽，支持高达4个10G SFP+模块

1个console口用于管理设备

IP堆叠

通过两个千兆TP/SFP接口或10G堆叠插槽连接需要堆叠的设备

单一IP地址管理，支持多达24台设备堆叠

IP路由功能

IP路由协议，支持RIPv1/v2, OSPFv2, BGPv4

每个端口都支持路由和vlan路由模式

部署冗余路由VRRPv1/v3 协议

支持路由重分发

组播路由功能

支持 PIM-DM (Protocol Independent Multicast-Dense Mode)和PIM-SM (Protocol Independent Multicast - Sparse Mode)

支持 DVMRP (Distance Vector Multicast Routing Protocol)

支持 IGMP v1/v2/v3 和 MLD v1/v2

二层功能

遵守IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z 千兆以太网标准

自动协商和半双工/所有的端口都支持10Base-T/ 100BASE-TX和1000Base-T全双工模式

自适应MDI/MDI-X

支持IEEE 802.3x全双工和半双工模式

存储转发，广播风暴控制、CRC过滤

16K MAC地址表，源地址自动学习和老化

支持VLAN

IEEE 802.1Q Tagged VLAN

支持4K VLAN组别, 达到4096条 VLAN

支持VLAN Q-in-Q，支持IEEE 802.1ad

支持用于VLAN管理的GVRP协议

Private VLAN Edge (PVE)

Voice VLAN

MAC-based VLAN

Protocol-based VLAN

支持生成树

STP, IEEE 802.1D (Spanning Tree Protocol)

RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)

MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, Spanning Tree by VLAN)

支持链路聚合

802.3ad Link Aggregation Control Protocol (LACP)

Cisco ether-channel (dtatic trunk)

最大16个 trunk组, 每组8个端口

支持16Gbps带宽(双工模式)

支持端口镜像(many-to-1)

端口镜像时监视特定端口上的输入或输出

QoS

支持8个优先级队列

支持优先级和加权轮询 (WRR) CoS 策略

每个端口出入速率的带宽控制

基于应用流量的监控策略

组播

支持 IGMP snooping v1, v2 and v3

支持 MLD snooping v1 and v2

支持Querier mode

MVR (Multicast VLAN Registration)

安全性

IEEE 802.1x基于端口网络接入认证

基于MAC网络接入认证

基于IP的访问控制列表(ACL)

基于MAC访问控制列表

基于IP地址的访问控制列表 (ACL)

静态 MAC

MAC 地址绑定和过滤

ARP 检测防御 ARP-DOS 攻击和地址克隆

支持 URPF 避免 IP 地址克隆

管理

管理地址支持IPv4 and IPv6

交换机管理方式
- Console / Telnet 命令行界面
- 交换机Web管理
- 交换机SNMP v1, v2c, and v3 管理
- SSH/SSL 安全接入

4个 RMON组 1, 2, 3, 9 (历史，统计，报警，事件)

内置普通文件传输协议(TFTP)客户端

IPv6 IP Address / NTP / DNS 管理

DHCP Relay

用户权限级别限制

NTP (网络时间协议)

链路层发现协议 (LLDP) 协议

BOOTP and DHCP for IP address 分配

通过HTTP / TFTP进行固件升级/下载

冗余电源系统

100~240V AC / -48V DC 双电源冗余

主动-主动冗余电源故障保护

供应灾难性停电备份

硬件规格
固化端口	24个10/100/1000BASE-T RJ-45自适应MDI/MDI-X端口
SFP/Mini-GBIC端口	4个100/1000Base-X SFP端口，共享21-24号端口
扩展槽	支持2个XGS3-2SFP+板卡、2个万兆SFP+光模块支持热拨插
转发方式	存储转发
背板带宽	128Gbps
吞吐量	95Mpps@64bytes
地址表	16K MAC 地址表
共享数据缓冲区	1.5Mbytes
VLAN 数量	4K
ACL数量	1K
路由表	13K
三层界面	1K
端口队列	8个
流量控制	支持IEEE 802.3X全双工和半双工
巨型帧	9Kbytes
LED	系统：电源，系统诊断，冗余电源，模块，堆叠端口：10/100/1000 连通/闪烁
外形尺寸(W x D x H)	415 x 325 x 44.5 mm, 1U高度
Weight	4.3kg
电力需求	交流： 100 ~ 240VAC, 50 / 60Hz, 自动感应直流：-48V DC
功耗	最大79瓦
IPv4 三层功能
IP路由协议	静态路由，RIPv1/v2，OSPFv2，BGPv4 策略路由（PBR） LPM路由
组播路由协议	支持IGMP v1 / v2 / v3, DVMRP, PIM-DM/SM, PIM-SSM
三层协议	支持VRRP v1/v3, ARP, 代理ARP
IPv6 三层功能
IP路由协议	RIPng, OSPFv3, BGPv4+
组播路由协议	PIM-SM/DM for IPv6 MLD for IPv6 (v1) MLDv1/v2 MLD Snooping, 6到4通道组播接收控制非法组播源控制
三层协议	隧道配置, ISATAP, CIDR
二层功能
端口配置	端口禁用/启用自动协商全双工和半双工模式选择带宽控制功能端口环回检测功能
VLAN	基于802.1Q VLAN ,最多支持4000个VLAN组 Q-in-Q GVRP 私有VLAN 语音VLAN 基于MAC地址的VLAN 基于协议的VLAN
生成树协议	STP, IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Root Guard BPDU Guard
链路聚合	静态链路 IEEE 802.3ad LACP 最大支持16组，每组8端口
QoS	流量控制，按照优先级和WRR 每个端口8个输出队列基于端口、802.1p、DSCP/TOS的优先级
组播	IGMP v1 / v2 / v3 snooping IGMP代理支持IGMP查询模式 MLD v1/v2, MLD v1/v2 snooping
访问控制列表	支持标准和扩展 ACL 基于IP地址和MAC地址的ACL 基于时间的ACL 基于Qos可分类的ACL 最多支持4000条
安全	支持MAC和端口绑定 IPv4 / IPv6 + MAC+ 端口绑定 IPv4 / IPv6 + 端口绑定支持MAC地址过滤 ARP欺骗防御 ARP扫描预防 IP源地址保护
认证	基于IEEE 802.1x的网络访问控制 AAA 认证: IPv4 / IPv6 / RADIUS
SNMP MIBs	RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2674 Extended Bridge MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC-3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB
管理功能
系统配置	Console, Telnet, SSH, Web 管理, SSL, SNMPv1, v2c和v3
管理	支持本机IPv4/ IPv6 HTTP和SSL 支持IPv4/ IPv6 SNMP 用户IP安全检查支持MIB和TRAP 支持IPv4/ IPv6 FTP/ TFTP 支持IPv4/ IPv6 NTP 支持RMOM1，2，3，9 支持IPv4/ IPv6远程登录用户名和密码的RADIUS认证支持IPv4/ IPv6的SSH 支持定时复位功能支持CLI，Console（RS-232），远程登录支持SNMPv1/ v2c / V3 支持IP网络安全管理功能支持TACACS+
遵循标准
认证标准	FCC Part 15 Class A, CE
遵循国际标准	IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000Base-T IEEE 802.3ae 10 Gigabit Ethernet IEEE 802.3x Flow Control and Back pressure IEEE 802.3ad Port trunk with LACP IEEE 802.1d Spanning Tree protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP
环境
工作环境	温度: 0 ~ 50°C 相对湿度: 5 ~ 90% (无冷凝)
储存环境	温度: -10 ~ 70 °C 相对湿度: 5 ~ 90% (无冷凝)

订购信息
XGS3-24042	24个千兆端口，４个SFP共享端口，４个可选配10G可选配槽位，IPV6，3层管理型交换机

附件
XGS3-2SFP+	２个万兆SFP＋光模块板卡（XGS3-24042, XGS3-24242）
MTB-LR	10G SFP+ 光模块 (单模)
MTB-SR	10G SFP+ 光模块 (多模)
