| 硬件规格 |

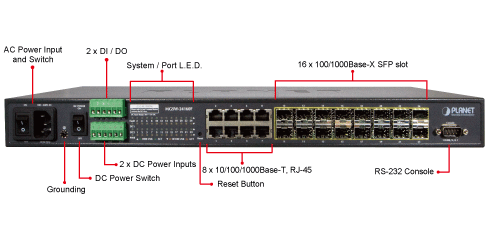

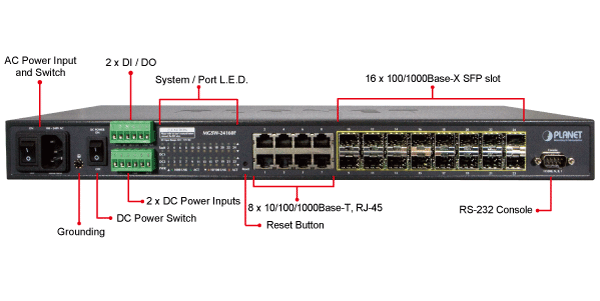

| SFP 端口 |
16个千兆SFP mini-GBIC 接口 |
| 电口 |
8个千兆电口 |
| Console 端口 |
1 x RS-232 DB9 串口(115200, 8, N, 1) |
| 交换处理方式 |
存储转发 |
| 吞吐量 |
35.7Mpps |
| 背板带宽 |
48Gbps / 非阻塞 |
| 地址表 |
8K，自动源地址学习和老化 |
| 共享数据缓冲区 |
1392 kilobytes |
| 流量控制 |
支持IEEE 802.3x 暂停帧流量控制(双工)
防止数据包丢失与半双工背压(单工) 流量控制 |
| 巨型帧 |
10Kbytes |
| 复位键 |
< 5 秒: 系统重启
> 10 秒: 恢复出厂
|
| 尺寸 (W x D x H) |
440 x 200 x 44.5 mm, 1U高度 |
| 重量 |
3kg |
| LED指示灯 |
Power, DC1, DC2, Fault,每个端口活动/连通及速率显示 |
| 功率消耗 |
Max. 45 watts / 154.4 BTU (AC) |
| 电源要求AC |
AC 100~240V, 50/60Hz 0.75A |
| 电源要求DC |
-36V DC @ 1.1A, Range: -36V ~ -72V DC |

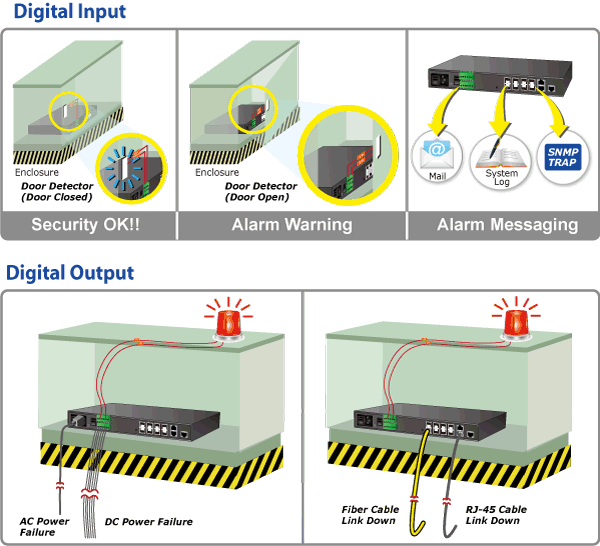

| DI/DO |
2 Digital Input (DI): Input Load to 24V DC, 10mA max.
2 Digital Output (DO): Open collector to 24V DC, 100mA max. load |
| 2层功能 |
| 端口配置 |
端口禁用/启用
自动协商10/100/1000Mbps的全双工和半双工模式选择
流量控制禁用/启用
每个端口的带宽控制
省电模式控制 |
| 端口状态 |
显示每个端口的速率双工模式，链路状态，流量控制状态，自动协商状态，Trunk状态 |
| VLAN |
802.1Q tagged VLAN
Q-in-Q
专用VLAN Edge (PVE)
最大256个VLAN组, 最多4094条VLAN ID |
| 端口中继 |
IEEE 802.3ad LACP / static trunk
最高支持12个聚合组，每组支持16个接口 |
| QoS |
每个端口4个输出队列
基于端口、802.1p、802.1Q、DSCP/TOS的优先级
|
| IGMP Snooping |
IGMP (v1/v2/v3) Snooping，支持255个组播组
支持IGMP查询模式
|
| 访问控制列表 |
基于 IP ACL / MAC ACL，256条
|
| 管理 |
| 基本管理界面 |
Console, 远程登录, Web 管理, SNMPv1, v2c and v3 |
| 安全管理界面 |
SSH, SSL, SNMP v3 |
| SNMP MIBs |
RFC-1213 MIB-II
IF-MIB
RFC-1493 Bridge MIB
RFC-1643 Ethernet MIB
RFC-2863 Interface MIB
RFC-2665 Ether-Like MIB
RFC-2819 RMON MIB (Group 1)
RFC-2737 Entity MIB
RFC-2618 RADIUS Client MIB
RFC-2933 IGMP-STD-MIB
RFC3411 SNMP-Frameworks-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB |
| 标准 |
| 认证标准 |
FCC Part 15 Class A, CE |
| 遵循国际标准 |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning tree protocol
IEEE 802.1w Rapid Spanning tree protocol
IEEE 802.1s Multiple Spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1x Port Authentication Network Control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2 |
| 稳定性测试 |
IEC60068-2-32 (Free fall)
IEC60068-2-27 (Shock)
IEC60068-2-6 (Vibration) |
| 环境 |
| 工作环境 |
温度: -10 ~ 60 °C
相对湿度: 5 ~ 95% (无冷凝)
|
| 储存环境 |
温度: -10 ~ 70 °C
相对湿度: 5 ~ 95% (无冷凝)
|
