概述

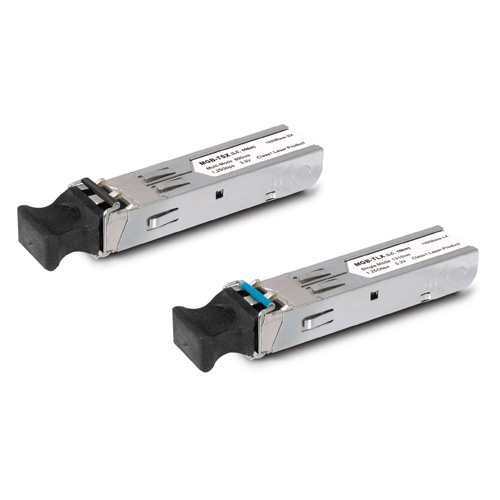

普莱德IESFP-T-LX-20是一款小型可插拔（SFP）收发器模块，设计用于通过单模光纤集成双工数据链路。这些收发器模块符合SFP多源协议（MSA）和热插拔规范。
普莱德IESFP-T-LX-20SFP mini-GBIC千兆以太网模块可用于具有SFP mini-GBIC接口的普莱德交换机。使用普莱德IESFP-T-LX-20SFP mini-GBIC千兆以太网模块可将部署距离从100米（TP）扩展到550米（使用多模LC），以及最高120公里（使用单模LC）。 | | |
应用

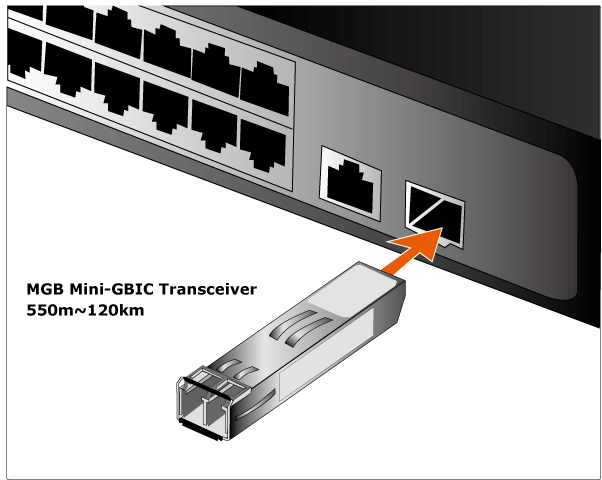

IESFP-T-LX-20SFP千兆以太网模块可用于带有1000BASE-SX/LX SFP插槽的普莱德交换机。通过使用普莱德IESFP-T-LX-20SFP mini-GBIC千兆以太网模块，部署距离可从550米（多模，LC）扩展至120公里（单模，LC）。

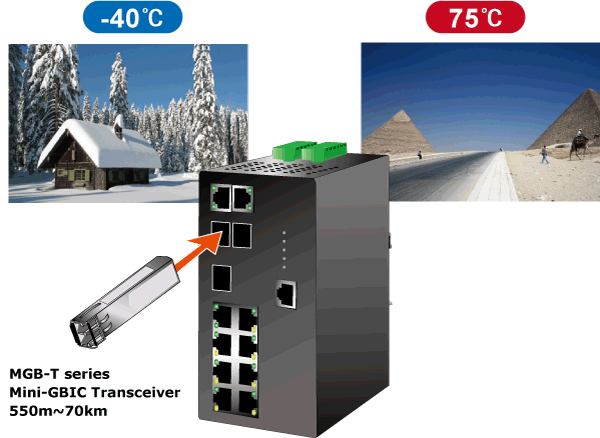

这些收发器采用热插拔设计，使用户体验更加便捷高效。即插即用的设计也使得普莱德MFB系列收发器更受用户欢迎。 | | | | | | | MGB-T系列千兆光纤收发器为在特殊环境中部署长距离网络布线提供了完美解决方案。当与普莱德工业级交换机配合使用时，这些光纤收发器还能在一些特殊环境（如-40°C至70°C的严苛环境）中正常工作。此外，根据型号不同，MGB-T系列千兆光纤收发器可将网络部署距离从550米（多模，LC）扩展到10/30/70公里（单模，LC）。 | | | | | |
| 主要特性 符合IEEE802.3ab标准/支持802.3z千兆以太网标准1 × 千兆TP/ LC光纤端口双工/单LC连接器差分PECL输入和输出单电源3.3VTTL信号检测指示器热插拔设计具有EN60825-1 1级激光产品标准即插即用MGB-GT/ MGB-SX/ MGB-LX/ MGB-L30/ MGB-L50/ MGB-L70/ MGB-L120/ MGB-LA10＆MGB-LB10/ MGB-LA20＆MGB-LB20/ MGB-LA40和MGB-LB40/ MGB-LA60和MGB-LB60，以上型号产品的工作温度为0至60°CMGB-TSX / MGB-TLX / MGB-TL30 / MGB-TL70 / MGB-TLA10&MGB-TLB10 / MGB-TLA20&MGB-TLB20 / MGB-TLA40&MGB-TLB40 / MGB-TLA60&MGB-TLB60，以上型号产品的工作温度为-40至75°C | | |
| MGB-SX |
| PHY 类型 |
IEEE 802.3z 1000BASE-SX |
| Fiber Type |
Multi-mode |
| Interface |
LC |
| Wavelength |
850nm |
| Maximum Distance |
220m~550m |
| 工作温度 |
0 ~ 60°C |
| MGB-SX2 |
| Compliance with Standards |
IEEE 802.3z 1000BASE-SX |
| Fiber Type |
Multi-mode |
| Interface |
LC |
| Wavelength |
1310nm |
| Maximum Distance |
2km |
| Operating Temperature |
0 ~ 60°C |
| MGB-LX |
| PHY 类型 |
IEEE 802.3z 1000BASE-LX |
| Fiber Type |
Single Mode |
| Interface |
LC |
| Wavelength |
1310nm |
| Maximum Distance |
10km |
| 工作温度 |
0 ~ 60°C |
| MGB-L30 |
| PHY 类型 |
IEEE 802.3z 1000BASE-LX |
| Fiber Type |
Single Mode |
| Interface |
LC |
| Wavelength |
1310nm |
| Maximum Distance |
30km |
| 工作温度 |
0 ~ 60°C |
| MGB-L50 |
| PHY 类型 |
IEEE 802.3z 1000BASE-EX |
| Fiber Type |
Single Mode |
| Interface |
LC |
| Wavelength |
1550nm |
| Maximum Distance |
50km |
| Operating Temperature |
0 ~ 60°C |
| MGB-L70 |
| PHY 类型 |
IEEE 802.3z 1000BASE-ZX |
| Fiber Type |
Single Mode |
| Interface |
LC |
| Wavelength |
1550nm |
| Maximum Distance |
70km |
| 工作温度 |
0 ~ 60°C |
| MGB-L120 |
| PHY 类型 |
IEEE 802.3z 1000BASE-ZX |
| Fiber Type |
Single Mode |
| Interface |
LC |
| Wavelength |
1550nm |
| Maximum Distance |
120km |
| 工作温度 |
0 ~ 60°C |
| MGB-LA10 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
10km |
| 工作温度 |
0 ~ 60°C |
| MGB-LB10 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
10km |
| 工作温度 |
0 ~ 60°C |
| MGB-LA20 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
20km |
| Operating Temperature |
0 ~ 60°C |
| MGB-LB20 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| 波长 |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
20km |
| 工作温度 |
0 ~ 60°C |
| MGB-LA40 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
40km |
| 工作温度 |
0 ~ 60°C |
| MGB-LB40 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
40km |
| 工作温度 |
0 ~ 60°C |
| MGB-LA60 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
60km |
| Operating Temperature |
0 ~ 60°C |
| MGB-LB60 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
60km |
| Operating Temperature |
0 ~ 60°C |
| MGB-GT |
| PHY 类型 |
IEEE 802.3ab 1000BASE-T |
| Interface |
RJ45, auto-sensing, auto-negotiation |
| Maximum Distance |
100m |
| 工作温度 |
0 ~ 60°C |
| MGB-TSX |
| PHY 类型 |
IEEE 802.3z 1000BASE-SX |
| Fiber Type |
Multi-mode |
| Interface |
LC |
| 波长 |
850nm |
| Maximum Distance |
220m & 550m |
| 工作温度 |
-40 ~ 75°C |
| MGB-TLX |
| PHY 类型 |
IEEE 802.3z 1000BASE-LX |
| Fiber Type |
Single Mode |
| 接口 |
LC |
| 波长 |
1310nm |
| Maximum Distance |
10km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TL30 |
| PHY类型 |
IEEE 802.3z 1000BASE-LX |
| 光纤类型 |
Single Mode |
| Interface |
LC |
| 波长 |
1310nm |
| Maximum Distance |
30km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TL70 |
| PHY类型 |
IEEE 802.3z 1000BASE-ZX |
| 光纤类型 |
Single Mode |
| Interface |
LC |
| 波长 |
1550nm |
| Maximum Distance |
70km |
| 工作温度 |
-40 ~ 75°C |
| MGB-TLA10 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
10km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TLB10 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
10km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TLA20 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
20km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TLB20 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
20km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TLA40 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
40km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TLB40 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
40km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TLA60 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1310nm, RX: 1550nm |
| Maximum Distance |
60km |
| Operating Temperature |
-40 ~ 75°C |
| MGB-TLB60 |
| PHY 类型 |
IEEE 802.3ah 1000BASE-BX |
| Fiber Type |
Single Mode |
| Interface |
WDM/Bidi LC |
| Wavelength |
TX: 1550nm, RX: 1310nm |
| Maximum Distance |
60km |
| Operating Temperature |
-40 ~ 75°C |
技术参数
| 日期 |
版本 |
描述 |
下载 |
| 2015-04-10 |
1.0 |
MGB-Series |
 |
用户手册
| 日期 |
版本 |
描述 |
下载 |
| 2014-08-15 |
1.9 |
Add MTB-LAx and MTB-LBx. |
|
| 2010-07-15 |
1.4 |
Add Wide Temperature Transceiver. |
| |
|
| 订购信息 |
| MGB-GT |
Mini GBIC TP 电口模块 |
| MGB-LX |
Mini GBIC LX 光模块-单模-10km |
| MGB-SX |
Mini GBIC SX 光模块-多模-550m |
| MGB-SX2 |
Mini GBIC SX 光模块-多模-2km |
| MGB-L30 |
Mini GBIC LX 光模块- 30km |
| MGB-L50 |
Mini GBIC LX 光模块- 50km |
| MGB-L70 |
Mini GBIC LX 光模块- 70km |
| MGB-L120 |
Mini GBIC LX 光模块- 120km |
| MGB-LA10 |
Mini GBIC WDM TX1310 光模块 - 10KM |
| MGB-LB10 |
Mini GBIC WDM TX1550 光模块 - 10KM |
| MGB-LA20 |
Mini GBIC WDM TX1310 光模块 - 20KM |
| MGB-LB20 |
Mini GBIC WDM TX1550 光模块 - 20KM |
| MGB-LA40 |
Mini GBIC WDM TX1310 光模块 - 40KM |
| MGB-LB40 |
Mini GBIC WDM TX1550 光模块 - 40KM |
| MGB-LA60 |
Mini GBIC WDM TX1310 光模块 - 60KM |
| MGB-LB60 |
Mini GBIC WDM TX1550 光模块 - 60KM |
| MGB-TSX |
Mini GBIC SX 工业级光模块 (-40 to 75 C)，多模， 支持DDM |
| MGB-TLX |
Mini GBIC LX 工业级光模块，单模 (-40 to 75 C) |
| MGB-TL30 |
Mini GBIC 单模光模块 30KM (-40 to 75 C), 支持DDM |
| MGB-TL70 |
Mini GBIC 单模光模块 70KM (-40 to 75 C), 支持DDM |
| MGB-TLA10 |
Mini GBIC WDM TX1310 光模块 - 10KM (-40 to 75C),支持 DDM |
| MGB-TLB10 |
Mini GBIC WDM TX1550 光模块 - 10KM (-40 to 75C), 支持DDM |
| MGB-TLA20 |
Mini GBIC WDM TX1310 光模块 - 20KM (-40 to 75C),支持 DDM |
| MGB-TLB20 |
Mini GBIC WDM TX1550 光模块 - 20KM (-40 to 75C), 支持DDM |
| MGB-TLA40 |
Mini GBIC WDM TX1310 光模块 - 40KM (-40 to 75C),支持 DDM |
| MGB-TLB40 |
Mini GBIC WDM TX1550 光模块 - 40KM (-40 to 75C), 支持DDM |
| MGB-TLA60 |
Mini GBIC WDM TX1310 光模块 - 60KM (-40 to 75C),支持 DDM |
| MGB-TLB60 |
Mini GBIC WDM TX1550 光模块 - 60KM (-40 to 75C), 支持DDM |
