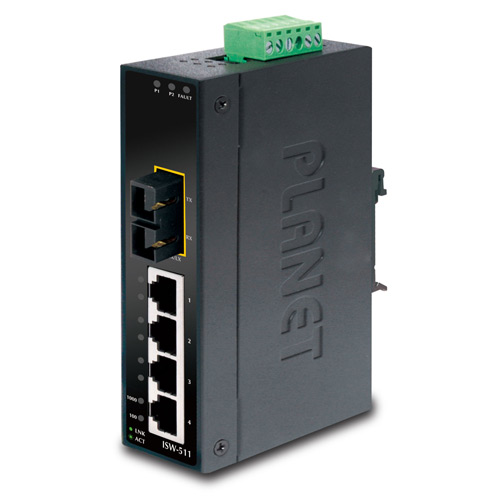

Print Version ISW-511 / ISW-511S15 4-Port 10/100Base-TX + 1-Port 100Base-FX工业级以太网交换机

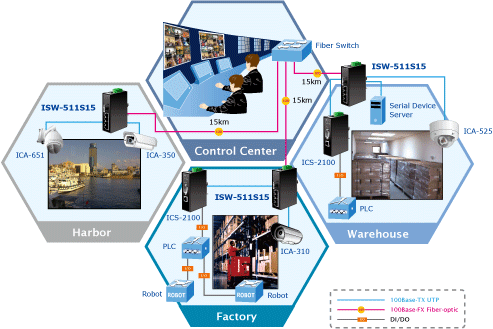

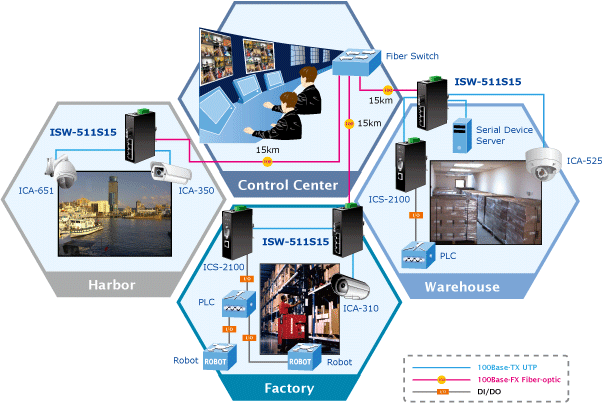

概述 应用场景 功能特性 产品规格 下载 新型薄型设计，更具实用性和便利性 普莱德发布了ISW-511 / ISW-511S15，一款采用新型薄型设计的先进工业级硬化以太网交换机，配备IP-30金属外壳。每款均配备4个10/100Base-TX自动协商端口。ISW-511具有一个100Base-FX多模SC接口，传输距离可达2公里；ISW-511S15具有一个100Base-FX单模SC接口，传输距离可达15公里。两者在重工业苛刻环境中均可可靠运行。紧凑的IP-30标准金属外壳允许DIN导轨或壁挂安装，有效利用机柜空间。 在恶劣环境下稳定运行性能 ISW-511 / ISW-511S15对通常出现在工厂车间或路边交通控制柜中的电磁干扰和强电涌具有高水平的抗扰度。能够在-10至60摄氏度的温度范围内运行，ISW-511 / ISW-511S15几乎可以放置在任何恶劣环境中。ISW-511 / ISW-511S15还拥有一个集成电源，支持宽范围电压（12至48V DC），适用于需要双路或备用电源输入的全球高可用性应用。 强大的交换机性能 ISW-511 / ISW-511S15各提供四个10/100Base-TX以太网端口和一个100Base-FX光纤SC接口，并拥有高性能交换架构，能够提供无阻塞交换结构和高达1Gbps的线速吞吐量。凭借2K MAC地址表，它们提供线速数据包传输性能，无丢包风险。流量控制功能使ISW-511 / ISW-511S15能够实现快速可靠的数据传输。 ISW-511 / ISW-511S15中的所有RJ-45铜缆接口均支持10/100Mbps自动协商，通过RJ-45 3、4或5类电缆实现最佳速度检测。标准自动MDI/MDI-X支持可检测到任何以太网设备的连接类型，无需特殊的直通或交叉电缆。   用于数据采集和转发的工业区域交换机 ISW-511/ISW-511S15配备四个10/100Mbps端口，支持自动MDI/MDIX功能，一个100Base-FX光纤SC接口，1Gps无阻塞交换架构以及2K MAC地址表，从而能够实现线速数据包传输，无丢包风险。ISW-511/ISW-511S15采用超薄型IP30金属外壳，非常适合大多数重工业苛刻环境。     • 物理端口 　–4个10/100Base-TX RJ-45端口，带自动MDI/MDI-X功能 　–ISW-511提供1个100Base-FX接口，最远2公里（多模光纤50µm/125µm） 　–ISW-511S15提供1个100Base-FX接口，最远15公里（单模光纤9µm/125µm） • 二层功能 　–符合IEEE 802.3、IEEE 802.3u 10/100Base-TX、100Base-FX以太网标准 　–每个铜缆端口支持自动协商和10/100Mbps半/全双工模式 　–高性能存储转发架构 　–通过背压（半双工）和IEEE 802.3x暂停帧流控（全双工）防止丢包 　–背板（交换结构）：1Gbps 　–集成地址查找引擎，支持2K绝对MAC地址 　–1 Mbit片上帧缓冲器 　–自动地址学习和老化 　–CSMA/CD协议 • 工业级外壳/安装 　–IP-30金属外壳/防护 　–DIN导轨和壁挂设计 　–12至48V DC冗余电源，带极性反接保护功能和可插拔端子块用于主从电源 　–电源线支持6000VDC EFT保护 　–支持6000VDC以太网ESD保护 　–-10至60摄氏度工作温度   硬件特性 RJ45 Port Ports 4 x 10/100Base-TX, auto negotiation, auto-MDI/MDI-X Cable 10Base-T : 2-pair UTP Cat. 3, 4, 5cable (100meters, max.) 100Base-TX : 2-pair UTP Cat. 5cable (100meters, max.) Fiber Port Port 1 x 100Base-FX Cable ISW-511: 50/125?m fiber ISW-511S15: 9/125?m fiber Mode ISW-511: Multi-mode ISW-511S15: Single-mode Distance ISW-511: 2km ISW-511S15: 15km Frequency ISW-511: 1300nm ISW-511S15: 1310nm Launch Power ISW-511: Max. -14dBm, Min. -19dBm ISW-511S15: Max. -7dBm, Min. -20dBm Receive Sensitivity ISW-511: -34.5dBm ISW-511S15: -28dBm Max. Input Power ISW-511: -14dBm ISW-511S15: -8dBm Dimensions 135 x 97 x 32 mm Weight 436g Power Requirement 12~48 VDC, Redundant power with polarity reverse protection function 功率/损耗 9.1 watts / 31BTU Installation Method DIN rail kit and wall mount ear Alarm Function Provides one relay output for power failure Alarm relay current carry ability: 1A @ DC 24V 2层特性 Processing Mode Store-and-Forward MAC地址表 2K entries Cache 1Mbit Flow Control Back pressure for half duplex, IEEE 802.3x Pause Frame for full duplex Backplane Bandwidth 1Gbps Throughput 0.74Mpps @ 64Bytes 标准一致性 标准一致性 IEEE 802.3 Ethernet, 10Base-T IEEE 802.3u Fast Ethernet, 100Base-TX, 100Base-FX IEEE 802.3x Full-duplex flow control Temperature Operating: -10~60 degrees C Storage: -40~85 degrees C Humidity Operating: 5~90%, Storage: 5~90% (non-condensing) Compliance with Regulations FCC Part 15 Class A, CE Safety UL, cUL Stability Testing IEC60068-2-32(Free fall), IEC60068-2-27(Shock), IEC60068-2-6(Vibration) 技术参数 日期 版本 描述 下载 2009-03-11 1.0 ISW-511 / ISW-511S15 用户手册 日期 版本 描述 下载 2009-03-04 1.1 Initial release 产品证书 日期 版本 描述 下载 2012-08-14 1.0 EC Declaration

订购信息
ISW-511	4+1 100FX Port Multi-mode Industrial Ethernet Switch - 2km (-10~60 degrees C operating temperature)
ISW-511S15	4+1 100FX Port Single-mode Industrial Ethernet Switch - 15km (-10~60 degrees C operating temperature)
