Print Version POE-163 IEEE 802.3at千兆高功率以太网供电注入器（中跨）

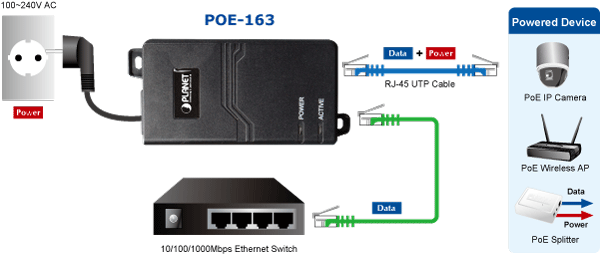

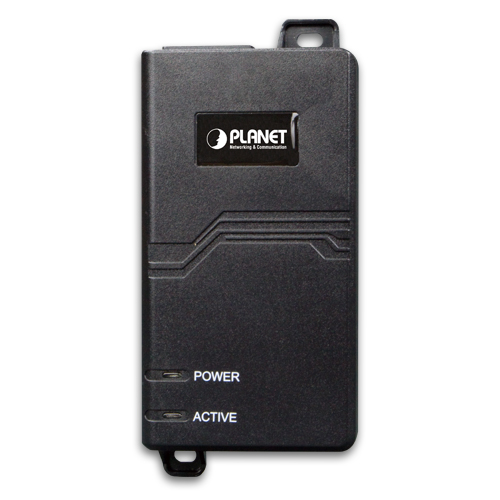

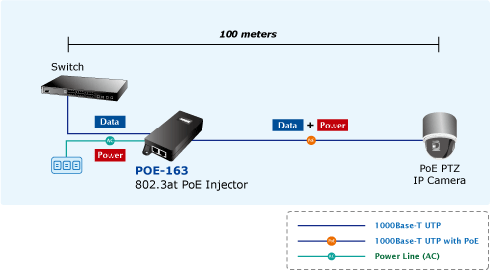

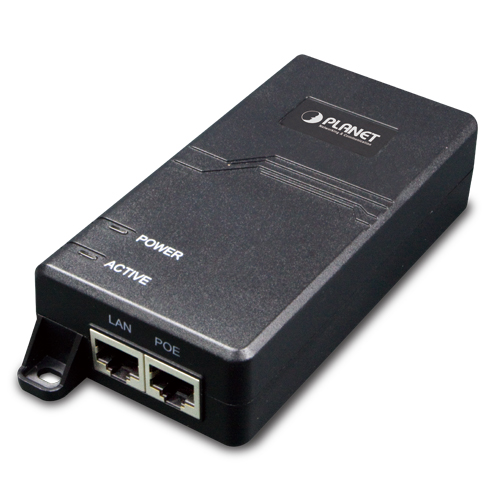

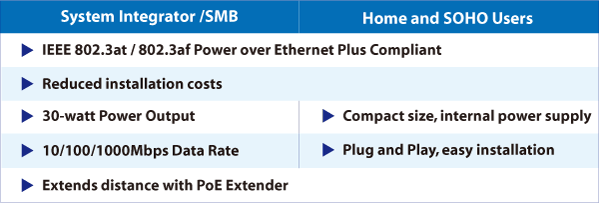

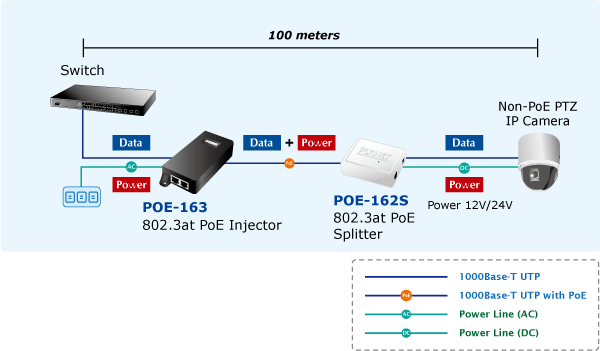

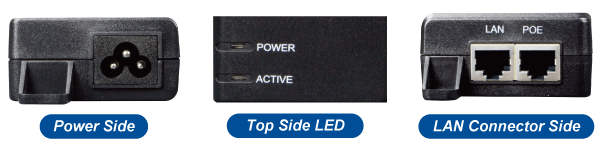

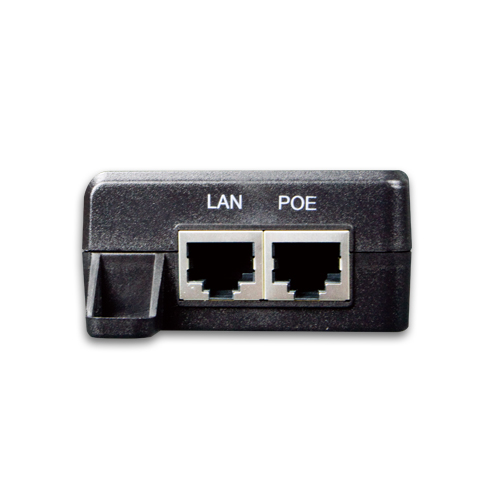

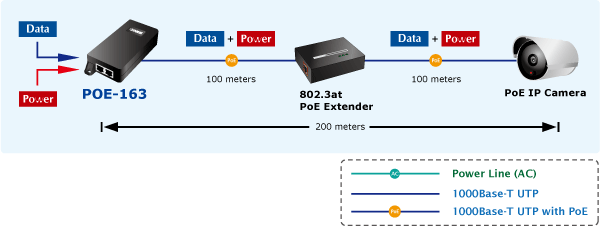

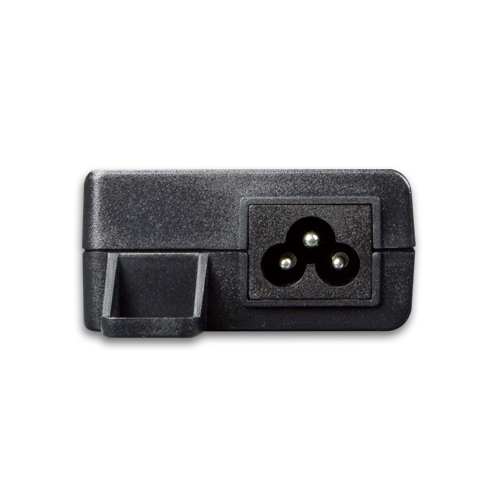

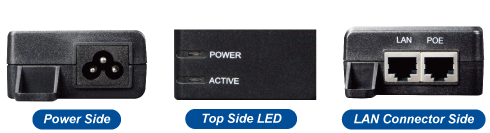

概述 应用场景 功能特性 产品规格 下载 相关产品 PoE供电功能具有高功率、安全、稳定和易于安装的特点 随着以太网供电的应用从IT行业扩展到家庭用户，普莱德开发了一款新的单端口PoE+注入器，以高功率输出和易于安装满足IT行业和家庭用户的需求。POE-163是一款壁挂式单端口千兆802.3at PoE+注入器，具有两个以太网数据和电源接口。POE-163帮助用户仅使用一根以太网电缆即可轻松在网络环境中安装和部署IP摄像头、无线AP或VoIP电话。     它为注重成本的企业和家庭用户提供了一种经济实惠、安全可靠的供电解决方案，用于部署以太网供电网络。 30W PoE性能 PoE电源符合IEEE802.3at/af标准。以太网供电标准使POE-163能够通过单根UTP电缆向远程PoE标准受电设备（PD）提供千兆高速以太网数据和高达30瓦的功率。POE-163以较低的安装成本和更大的灵活性满足多种PD的供电需求，专为高功率网络设备设计，如PTZ（平移、倾斜、变焦）、高速球型摄像机、高功率室外AP等，只需通过单根UTP电缆注入PoE电源即可正常工作。 一体化紧凑设计 POE-163为企业及家庭用户提供“易于安装”、“即插即用”和“简单故障排查”的体验。它是一款单端口PoE注入器，集所有功能于一体。POE-163前面板提供100-240V交流电源输入插座、两个LED指示灯（系统电源和PoE激活），后面板有两个RJ-45端口（PoE端口和LAN端口）。插入以太网电缆和电源线后，POE-163无需软件配置即可提供高速网络通信和高功率PoE+注入功能。     快速简便的即插即用PoE网络部署 POE-163还符合802.3af和802.3at PoE供电标准，允许用户灵活分配标准和高功率设备，同时通过单根以太网电缆同时传输数据和电力。POE-163将安全IP摄像机和无线AP的部署从电源插座位置和额外交流布线的限制中解放出来。从而减少布线，无需在墙壁、天花板或任何无法触及电源插座的地方进行布线，最重要的是，减少了安装时间。       连接到符合IEEE 802.3at/AF标准的设备。由于符合IEEE 802.3at/802标准，POE-163可以直接连接到任何符合IEEE 802.3at/802.3af标准的终端设备，例如PTZ（平移、倾斜和变焦）网络摄像机、云台速度球摄像机、彩色触摸屏IP语音电话（VoIP）和多通道无线局域网接入点，只需要提供支持的IEEE 802.3at/802.3af标准网线供电端口。     安装的IEEE 802.3at注入器和分离器对于非PoE兼容的远程以太网设备，它们仍然可以享受以太网供电的便利。POE-163和PoE分离器成对工作，提供最简单的方式为您的以太网设备提供高功率输入。例如，POE-163通过双绞线电缆传输以太网数据和电力。当连接到PLANETPOE-162S（符合IEEE 802.3at PoE+分离器标准）时，POE-162S将数字数据和电力分离为两个可选的直流输出（12V直流/24V直流）和非PoE以太网设备。或者POE-163与POE-152S（IEEE 802.3af标准PoE供电分离器）配合使用，获得5V直流/12V直流输出。     使用IEEE 802.3at供电器和PoE进行扩展安装 100米的网线是否足以满足广泛的IP监控部署？答案显然是否定的。为了实现IP监控和远距离IP摄像机部署的优势，POE-163和普莱德PoE延长器POE-E201可能是一个快速安装且经济高效的选择。POE-163具有最简单的应用：PoE延长器允许PoE供电的IP摄像机安装在最远200米的距离。POE-163在第一段100米的PoE距离上为第一个延长器提供PoE电力，然后PoE延长器将以太网数据和剩余PoE电力转发到远程PoE IP摄像机。     接口 2个RJ45端口 1个数据和电源输出端口 1个数据输入端口 1个100-240V AC电源输入接口 PoE 1个千兆以太网PoE Mid-Span PSE接口 符合IEEE 802.3at高功率以太网供电标准 符合IEEE 802.3af以太网供电标准，向下兼容 支持PoE端口功率输出超过30W 一个IEEE 802.3at受电设备 通过RJ45以太网线缆为具有PoE端口的设备提供53V DC电源 自动检测符合IEEE 802.3at/AF标准的设备PoE供电，防止因错误安装造成的损坏 远程供电距离可达100米 硬件 一体化设计，内置电源 紧凑设计，塑料外壳 LED指示灯显示电源状态   Hardware Specifications Interface “Data” Input Port 1 x RJ-45 STP “PoE (Data + Power)” Output Port 1 x RJ-45 STP AC Input power socket 1 LED 指示灯 System: Power x 1 (Green) PoE Port: Active, PoE ready/In Use x 1 (Green) Network Cable 10Base-T: 2-Pair UTP Cat. 3, 4, 5, up to 100M (328ft) 100Base-TX: 2-Pair UTP Cat. 3, 4, 5, up to 100M (328ft) 1000Base-T: 2-Pair UTP Cat. 5, 5e, 6 up to 100M (328ft) EIA/TIA- 568 100-ohm STP (100m) Speed 10/100/1000Mbps 外形尺寸(W x D x H) 115 x 62.5 x 31 mm Weight 177g Output Volts DC 53V, 0.6A Power Requirement 100-240V AC, 50/60Hz, 0.75A Power Consumption 30 watts max. 受电设备数量 1 Operating Temperature 0 ~ 50 degrees C Storage Temperature -10 ~ 70 degrees C Operating Humidity 5 ~ 95%, relative humidity, non-condensing Storage Humidity 5 ~ 95%, relative humidity, non-condensing Power over Ethernet PoE 标准 IEEE 802.3at Power over Ethernet Plus / PSE PoE 供电输出 DC 53V/30 watts PoE Power Supply Support Type Mid-Span 供电引脚分配 4/5(+), 7/8(-) Standards Conformance Standard IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Fast Ethernet IEEE 802.3ab 1000Base-T Gigabit Ethernet IEEE 802.3at High Power over Ethernet IEEE 802.3af Power over Ethernet 标准 遵循法规 FCC Part 15 Class B, CE 技术参数 日期 版本 描述 下载 2013-05-17 1.0 POE-163 用户手册 日期 版本 描述 下载 2013-04-26 1.0 Initial release. 产品证书 日期 版本 描述 下载 2013-05-20 1.0 Initial release. 图片 模块 描述 POE-152S 千兆 802.3af 15W PoE分离器 POE-E101 百兆 802.3af 15W PoE中继器 POE-E201 千兆 802.3at 30W PoE+中继器

订购信息
POE-163	IEEE 802.3at Gigabit High Power over Ethernet Injector (10/100/1000Mbps, Mid-Span, 30 watts)
