GSD-1222VHP

8口10/100/1000T 802.3at PoE + 2口10/100/1000T + 2口1000X SFP以太网交换机，带PoE LCD显示器

概述
应用场景
功能特性
产品规格
下载

只需“即插即看”，快速解决方案

普莱德GSD-1222VHP是一款理想的即插即看以太网供电解决方案，通过其独特的LCD显示屏提供快速安装、实时PoE工作状态监控和即时故障排除，无需任何PC或软件即可提高工作效率和质量。

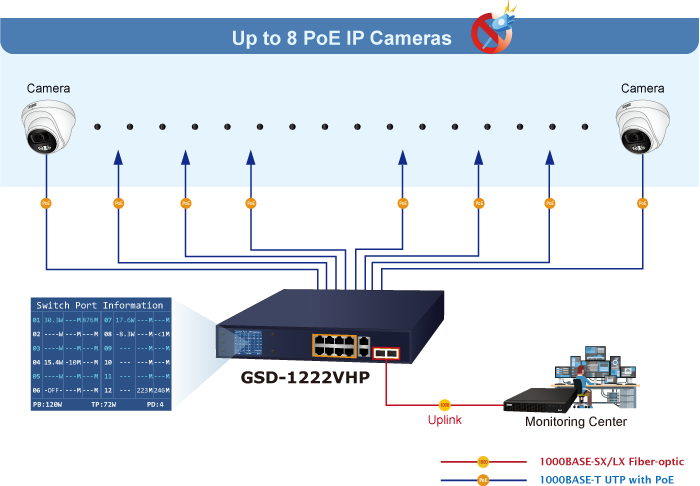

普莱德GSD-1222VHP配备8个10/100/1000BASE-T端口，每个端口提供30瓦PoE+功率，以及2个千兆TP和2个千兆SFP接口，并内置电源系统。凭借120瓦的总PoE+功率预算和无阻塞数据交换性能，GSD-1222VHP能够满足高清IP监控对充足PoE功率的需求。它为部署以太网供电网络的小型企业和系统集成商提供了一款桌面型、可靠且可视化的电源解决方案。

智能直观的LCD控制

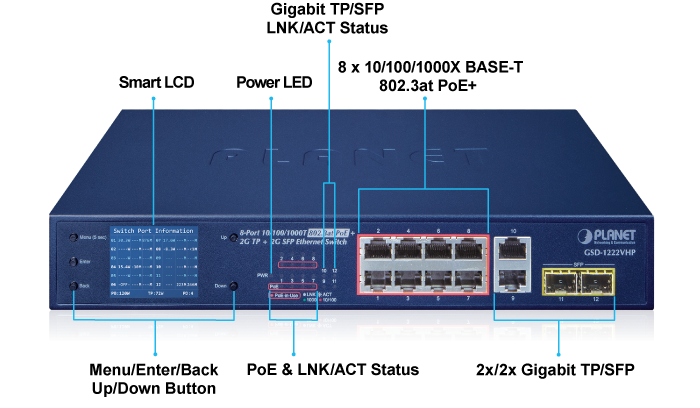

普莱德GSD-1222VHP在其前面板上提供了一个直观的彩色面板，便于以太网管理和PoE PD管理。它们极大地提高了企业、酒店、购物中心、政府大楼和其他公共场所大规模网络的管理效率，并具有以下特殊管理和状态功能：

PoE管理和状态

端口管理和状态

交换机模式：标准、VLAN、延伸

预算和带宽控制

PD存活检查

维护：屏幕保护、风扇控制、恢复出厂设置和保存配置

提供标准、VLAN和延伸操作模式

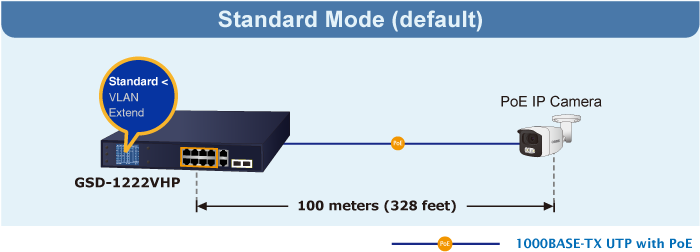

普莱德GSD-1222VHP提供标准、VLAN和延伸操作模式。在标准操作模式下，GSD-1222VHP作为常规的IEEE 802.3af/at PoE交换机运行。VLAN操作模式采用基于端口的VLAN功能，有助于防止IP摄像机的组播或广播风暴相互影响。

在延伸操作模式下，GSD-1222VHP以每端口10Mbps全双工运行，但可支持在以太网UTP电缆100米限制的基础上，提供长达250米的30瓦PoE电源输出。凭借这一全新功能，GSD-1222VHP为802.3at/af PoE距离扩展提供了额外的解决方案，从而节省了以太网电缆安装成本。其VLAN隔离功能可隔离端口，从而在延伸操作模式下防止广播风暴和防御DHCP欺骗。

灵活的扩展解决方案

普莱德GSD-1222VHP提供2个额外的千兆TP和2个SFP接口，支持10/100/1000BASE-T RJ45铜缆，用于连接监控网络设备（如NVR、视频流服务器或NAS），以方便监控管理。或者通过这些千兆速度的光纤SFP插槽，插入1000BASE-SX/LX SFP（小型可插拔）光纤收发器，远程上联到骨干交换机和监控中心。距离可从550米扩展到2公里（多模光纤），甚至可达10/20/30/40/50/60/70/120公里（单模光纤或WDM光纤）。它们非常适合在企业数据中心和配线间中使用。

强大的保护

普莱德GSD-1222VHP提供接触放电±6KV DC和空气放电±8KV DC的以太网ESD保护。它还支持±6KV浪涌抗扰度，以提高产品稳定性，并保护用户网络免受破坏性ESD攻击，确保操作流程不会波动。

轻松安装和线缆连接

由于数据和电力通过一根线缆传输，GSD-1222VHP无需在墙壁、天花板或任何难以到达的地方铺设第二根线缆和电源插座。因此，它有助于降低安装成本并简化安装工作。GSD-1222VHP的所有RJ45铜缆接口均支持10/100/1000Mbps自动协商，通过RJ45 6类、5类或5e类线缆实现最佳速度检测。它还支持标准的自动MDI/MDI-X，可以检测到任何以太网设备的连接类型，无需使用特殊的直通或交叉线缆。

Hardware Specifications
Copper Ports	10 10/100/1000BASE-T copper Ports (ports 1 to 10)
802.3af/802.3at PoE+ Injector Port	8 ports with 802.3af/802.3at PoE+ Injector function (ports 1 to 8)
SFP Slots	2 1000BASE-X SFP Slots (ports 11 to 12)
Switch Architecture	Store-and-Forward
Switch Fabric	24Gbps/non-blocking
Switch Throughput@64 bytes	18Mpps@64 bytes
MAC Address Table	8K entries
Maximum Frame Size	9216 bytes
Flow Control	IEEE 802.3x pause frame for full duplex; back pressure for half duplex
LED	System: 　Power (Green) PoE interfaces: 　PoE-in-Use (Orange) 10/100/1000BASE-T RJ45 Interfaces: 　10/100Mbps LNK/ACT (Red) 　1000Mbps LNK/ACT (Green) 1000BASE-X SFP Interfaces: 　LNK/ACT (Green)
LCD Monitor (W x D)	40.6mm x 30.5mm, 2-inch
Buttons	Menu, Enter, Back, Up and Down
Dimensions (W x D x H)	280 x 180 x 44mm (1U height)
Enclosure	Metal
Weight	1671g
Power Requirements	100~240V AC, 50/60Hz, 2.5A max.
Power Consumption/Dissipation	Max. 130 watts/446 BTU
Thermal Fan	1
ESD Protection	Contact discharge of ±6KV DC Air discharge of ±8KV DC
Surge Protection	±6KV
Power over Ethernet
PoE Standard	IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply Type	End-span
PoE Power Output	Per port 54V DC, 300mA. max. 15.4 watts (IEEE 802.3af) Per port 54V DC, 600mA. max. 30 watts (IEEE 802.3at)
Power Pin Assignment	1/2 (+), 3/6 (-)
PoE Power Budget	120 watts
Max. Number of Class 2 PDs	8
Max. Number of Class 3 PDs	8
Max. Number of Class 4 PDs	4
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Standards Compliance	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3z Gigabit SX/LX IEEE 802.3x Flow control and back pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az Energy Efficient Ethernet (EEE)
Environment
Operating	Temperature: -10 ~ 60 degrees C Relative Humidity: 10 ~ 90% (non-condensing) * Temperature<40 degrees C; Humidity<90% Temperature>40 degrees C; Humidity<50%
Storage	Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 90% (non-condensing)

订购信息
GSD-1222VHP	8-Port 10/100/1000T 802.3at PoE + 2-Port 10/100/1000T + 2-Port 1000X SFP Ethernet Switch with PoE LCD Monitor
