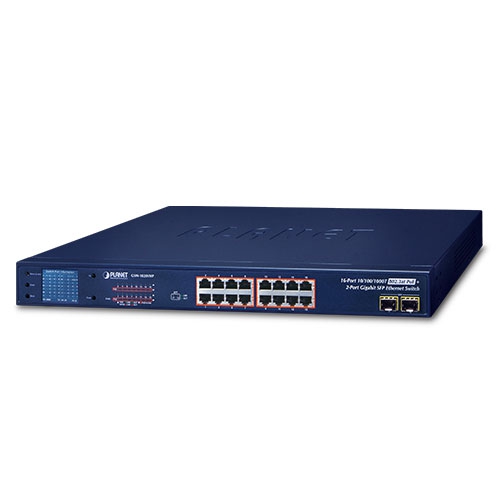

GSW-1820VHP

16口10/100/1000T 802.3at PoE + 2口千兆SFP以太网交换机，带LCD PoE监视器

概述
应用场景
功能特性
产品规格
下载

即插即用，快速解决方案

普莱德GSW-1820VHP是一款理想的即插即用PoE解决方案，通过其独特的LCD显示屏提供快速安装、实时PoE工作状态监控和即时故障排除，无需任何PC或软件即可提高工作效率和质量。

GSW-1820VHP配备16个10/100/1000BASE-T端口，每个端口支持30瓦PoE+供电，以及2个额外的1000BASE-X SFP插槽，内置电源系统。总PoE+功率预算为300瓦，结合无阻塞数据交换性能，GSW-1820VHP能够满足高清IP监控对充足PoE功率的需求。它为部署PoE网络的小型企业和系统集成商提供了桌面级、可靠且可视化的供电解决方案。

智能直观的LCD控制

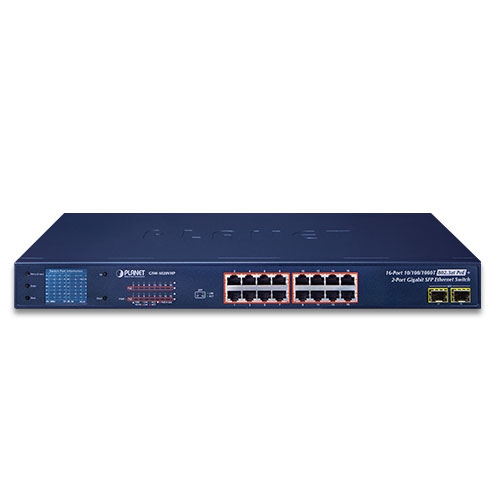

GSW-1820VHP前面板配备直观的彩色面板，便于以太网管理和PoE PD管理。它们极大地提升了企业、酒店、商场、政府大楼等公共区域大规模网络的管理效率，并具备以下特殊管理和状态功能：

PoE管理与状态

端口管理与状态

交换机模式：Standard、VLAN和Extend

预算与带宽控制

PD存活检测

维护：屏幕保护、风扇控制、恢复出厂设置和保存配置

Standard、VLAN和Extend操作模式

GSW-1820VHP提供Standard、VLAN和Extend操作模式。在Standard操作模式下，GSW-1820VHP作为标准IEEE 802.3af/at PoE交换机运行。VLAN操作模式支持基于端口的VLAN功能，有助于防止IP摄像机的组播或广播风暴相互影响。

在Extend操作模式下，GSW-1820VHP以每端口10Mbps双工模式运行，但可支持20瓦PoE功率输出，传输距离最远可达250米，突破了以太网UTP线缆100米的限制。借助这一全新功能，GSW-1820VHP为802.3af/at PoE距离扩展提供了额外解决方案，从而节省了以太网线缆安装成本。其VLAN隔离功能可隔离端口，防止广播风暴并在Extend操作模式下防御DHCP欺骗。

灵活的扩展解决方案

GSW-1820VHP内置的两个mini-GBIC插槽兼容1000BASE-SX/LX SFP光纤收发器，可长距离上联至骨干交换机和监控中心。距离可从550米（多模光纤）扩展到10/20/30/40/50/60/70/120公里（单模光纤或WDM光纤）。它们非常适用于企业数据中心和分布层的应用。

强大的保护能力

GSW-1820VHP提供±6KV直流接触放电和±8KV直流空气放电的以太网ESD保护。同时支持±6KV浪涌抗扰度，提高了产品稳定性，保护用户网络免受破坏性ESD攻击，确保运行流程不出现波动。

轻松安装与线缆连接

由于数据和电力通过一根线缆传输，GSW-1820VHP无需在墙壁、天花板或任何难以触及的位置安装第二条线缆和电源插座。因此，它有助于降低安装成本并简化安装工作。GSW-1820VHP的所有RJ45铜缆接口均支持10/100/1000Mbps自动协商，通过RJ45 Cat.6、Cat.5或Cat.5e线缆实现最佳速度检测。它还支持标准的自动MDI/MDI-X，可检测到任何以太网设备的连接类型，无需使用特殊的直通或交叉线缆。

Hardware Specifications
802.3af/802.3at PoE Injector Port	16
10/100/1000BASE-T MDI/MDIX Ports	16
1000BASE-X SFP/mini-GBIC Slots	2
Switch Architecture	Store-and-Forward
Switch Fabric	36Gbps/non-blocking
Switch Throughput@64 bytes	26.8Mpps@64 bytes
MAC Address Table	8K entries
Maximum Frame Size	9216 bytes
Flow Control	IEEE 802.3x pause frame for full-duplex; back pressure for half-duplex
LED Indicators	System: Power (Green) 10/100/1000BASE-T RJ45 Interfaces: 10/100Mbps LNK/ACT (Red) 1000Mbps LNK/ACT (Green) PoE-in-Use (Amber) 1000BASE-X SFP Interfaces: LNK/ACT (Green)
LCD Monitor (W x D)	40.6mm x 30.5mm, 2-inch
Buttom	Menu, Enter, Back, Up and Down
Dimensions (W x D x H)	440.5 x 231.08 x 44.5mm (1U height)
Enclosure	Metal
Weight	3.4kg

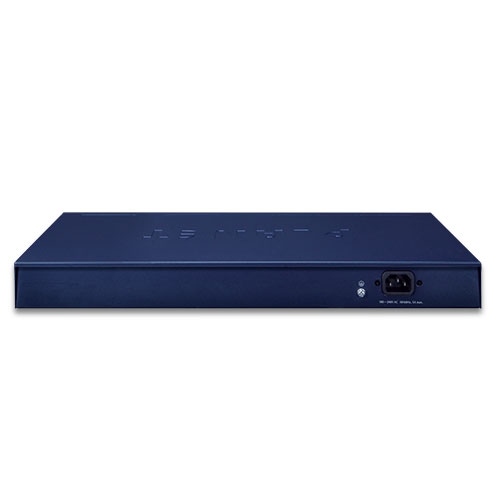

Power Requirements	100~240V AC, 50/60Hz, 5A max.
Power Consumption/Dissipation	Max. 330watts/1132 BTU
Thermal Fan	3
ESD Protection	Contact discharge of ±6KV DC Air discharge of ±8KV DC
Surge Protection	±6KV
Power over Ethernet
PoE Standard	IEEE 802.3af Power over Ethernet/PSE IEEE 802.3at Power over Ethernet Plus/PSE
PoE Power Supply Type	End-span
PoE Power Output	Per port 53V-54V DC, 300mA. max. 15.4 watts (IEEE 802.3af) Per port 53V-54V DC, 600mA. max. 30 watts (IEEE 802.3at)
Power Pin Assignment	1/2 (+), 3/6 (-)
PoE Power Budget	300 watts
Max. Number of Class 2 PDs	16
Max. Number of Class 3 PDs	16
Max. Number of Class 4 PDs	11
Standards Conformance
Regulatory Compliance	FCC Part 15 Class A, CE
Standards Compliance	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX IEEE 802.3ab Gigabit 1000BASE-T IEEE 802.3z Gigabit SX/LX IEEE 802.3x Flow control and back pressure IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet Plus IEEE 802.3az Energy Efficient Ethernet (EEE)
Environment
Operating	Temperature: -10 ~ 60 degrees C Relative Humidity: 10 ~ 90% (non-condensing) * Temperature: < 40 degrees C; Humidity: < 90% Temperature: > 40 degrees C; Humidity: < 50%
Storage	Temperature: -10 ~ 70 degrees C Relative Humidity: 5 ~ 90% (non-condensing)

订购信息
GSW-1820VHP	16-Port 10/100/1000T 802.3at PoE + 2-Port Gigabit SFP Ethernet Switch with LCD PoE Monitor
