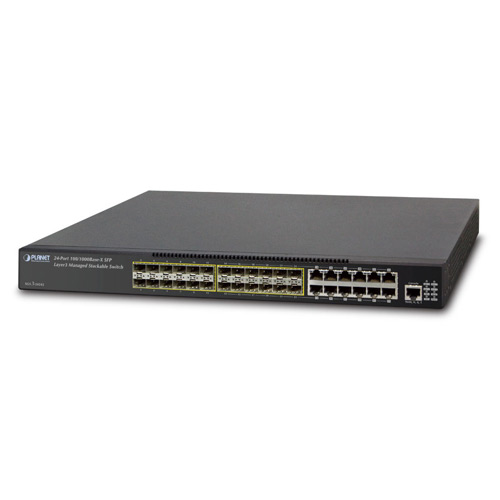

XGS3-24242

3层全千兆24口以太网交换机（支持硬件堆叠，SNMP管理，AC+DC双电源）

概述
应用场景
功能特性
产品规格
下载
相关产品

IPv6 路由和万兆以太网交换机
IPv6 (因特网协议第六版) 是总所周知的为了解决IPV4可用网段缺乏问题的下一代互联网协议。IPv6可以提供比IPV4更多的IP地址。为了未来IPV4平滑迁移至IPV6，普莱德研发了同时支持IPV4和IPV6支持多层协议的千兆以太网交换机， XGS3-24242，以满足企业的带宽需求和投资成本。XGS3-24242 具有以下先进技术：

IPv6 / IPv4 路由和管理

10G 以太网交换机

单一IP地址管理

冗余电源系统

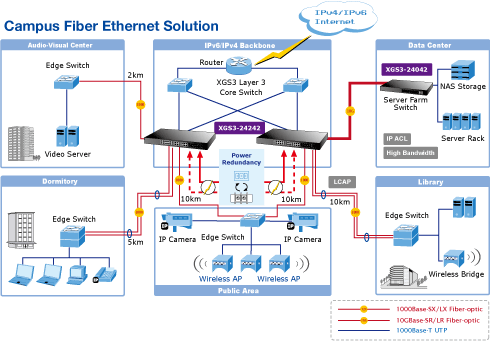

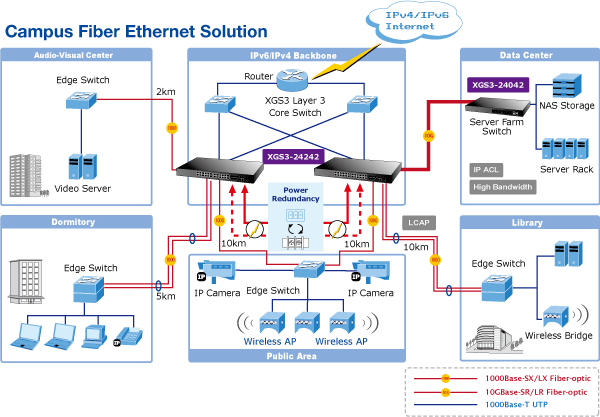

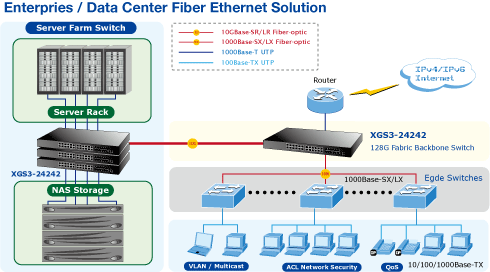

XGS3-24242在1U的机框上提供了24个100/1000 base-x SFP插槽和复用12个10/100/1000Mbps电口，两个可选的10Gbps SFP+上联模块插槽。该设备定位为大型网络核心交换机或汇聚交换机，XGS3-24242支持IP堆叠技术，有助于网关人员通过一个IP地址管理多达24台设备。它提供智能的安全功能，高性能和灵活性，适用于校园网和城域网等大型网络架构中。普莱德XGS3-24242 对于中小型企业来说，是一个很好的选择。

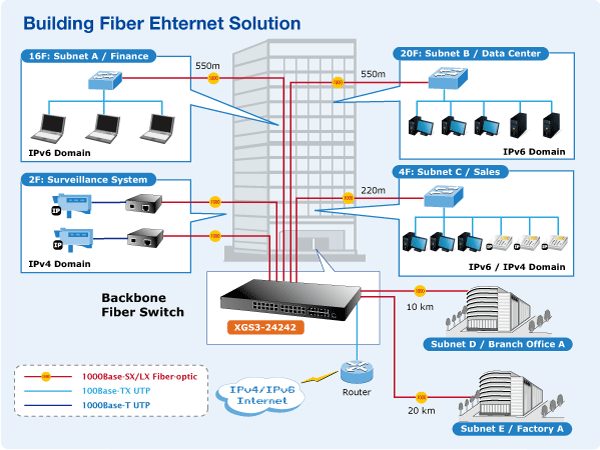

光纤交换机
XGS3-24242在要求高安全性的边界网络中，是必不可少的三层多媒体交换机。 XGS3-24242 提供多端口光纤插槽，有助于延长覆盖范围。SFP口灵活的支持路由和组播路由功能，XGS3-24242对于需要长距离接入的电信和校园，对企业来说是最理想的选择。

支持10Gb以太网端口
10Gb 以太网端口，采用全双工技术，支持半双工的CSMA/CD协议，在以太网的发展中是一个巨大的飞跃。 10Gb 以太网端口可以运用于星形或环形的拓扑结构。随着10Gb以太网技术的应用，XGS3-24242提供强大的处理能力。它适用于城域网和广域网，且使用XGS3-24242可以帮助客户简化网络结构，降低网络建设成本。

网络协议
XGS3-24242 为了满足复杂的网络结构要求，支持多种网络协议。他完美的支持 802.1D/w/s, 802.1Q, 802.1p, 802.3ad, 802.3x, GVRP, DHCP, SNTP, etc。还支持组播协议IGMP, DVMRP and PIM. 此外，XGS3-24242 支持 RIPv1/2, OSPF and IPv6。

可靠的供电系统
XGS3-24242 提供AC/DC 电源冗余。他可以使用100~240V AC 电源输入， -48V DC 电源输入或者 100~240V AC 电源/-48V DC 电源同步输入。

ACL
XGS3-24242 支持完整的 ACL策略。流量可以根据源/目的IP地址，源/目的MAC地址，IP 协议， TCP/UDP, IP 优先级，时间范围和类型。此外，各种策略可以进行流量转发。XGS3-24242 也提供 IEEE 802.1x 基于端口认证，可以与RADIUS联动，以确保端口安全。

QoS
XGS3-24242 完全支持DiffServ模型。用户可以指定每个端口上的队列带宽。支持WRR/SP/SWRR时间表。 XGS3-24242 支持端口安全，使用户能够部署COS,DSCP,IP优先级，端口优先级。用户可以修改数据包的DSCP和COS值，使流量可以通过划分端口，VLAN,DSCP,和IP优先级来指定不同的带宽，可以定制不同的语音/数据/视频的QOS。

出色的网络管理
XGS3-24242 支持 SNMP，支持带内和带外管理，支持CLI和WEB界面管理，还有RMON。它可以发邮件给管理人员提示相关告警，XGS3-24242支持SSH协议来保证交换机配置管理安全。

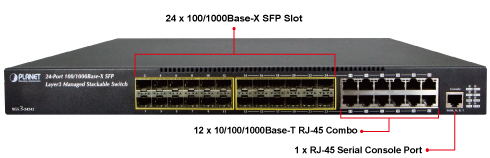

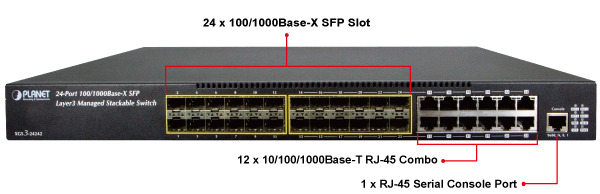

物理端口

24 个100/1000Base-X mini-GBIC/SFP 插槽

12个10/100/1000Base-T RJ-45端口复用端口为13-24

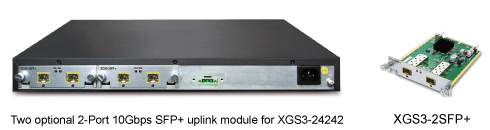

2 10G 模块插槽，支持高达 4 10G SFP+收发器

1个RJ-45 串口console 口管理设备

IP 堆叠

通过两个千兆TP/SFP 接口或10G 堆叠插槽连接堆叠成员

单一IP地址管理，支持多达24台设备堆叠

IP 路由功能

IP 路由协议支持 RIPv1/v2, OSPFv2/v3, BGP4/4+

每个端口都支持路由和vlan路由模式

部署冗余路由VRRPv1/v3 协议

支持路由重分发

组播路由功能

支持 PIM-DM 和PIM-SM (Protocol Independent Multicast - Dense Mode) 和 PIM-SM (Protocol Independent Multicast - Sparse Mode)

支持 DVMRP (Distance Vector Multicast Routing Protocol)

支持 IGMP v1/v2/v3 和 MLD v1/v2

二层功能

遵守IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z 千兆以太网标准

支持 auto-negotiation and half duplex / full duplex modes for all 10Base-T / 100Base-TX and 1000Base-T ports

Auto-MDI/MDI-X detection for each RJ-45 port

Prevents packet loss with back pressure (half-duplex) and IEEE 802.3x pause frame flow control (full-duplex)

High performance of Store-and-Forward architecture, broadcast storm control and runt/CRC filtering eliminates erroneous packets to optimize the

network bandwidth

16K MAC address table, automatic source address learning and ageing

支持VLAN
- IEEE 802.1Q Tagged VLAN
- Up to 4K VLANs groups, out of 4096 VLAN IDs
- Provider Bridging (VLAN Q-in-Q) support (IEEE 802.1ad)
- GVRP protocol for VLAN Management
- Private VLAN Edge (PVE)
- Voice VLAN
- MAC-based VLAN
- Protocol-based VLAN

支持生成树
- STP, IEEE 802.1d (Spanning Tree Protocol)
- RSTP, IEEE 802.1w (Rapid Spanning Tree Protocol)
- MSTP, IEEE 802.1s (Multiple Spanning Tree Protocol, Spanning Tree by VLAN)

支持链路聚合
- 802.3ad Link Aggregation Control Protocol (LACP)
- Cisco ether-channel (Static Trunk)
- Maximum 8 trunk groups, up to 8 ports per trunk group
- Up to 16Gbps bandwidth (duplex mode)

Provides Port Mirror (many-to-1)

Port mirroring to monitor the incoming or outgoing traffic on a particular port

Quality of Service

整机支持8个优先级队列

支持优先级和加权轮询 (WRR) CoS 策略

每个端口出入速率的带宽控制

基于应用流量的监控策略

组播

支持 IGMP snooping v1, v2 and v3

支持 MLD snooping v1 and v2

支持Querier mode

MVR (Multicast VLAN Registration)

安全性

IEEE 802.1x基于端口网络接入认证

基于MAC网络接入认证

基于MAC访问控制列表

基于IP地址的访问控制列表 (ACL)

静态 MAC

MAC 地址绑定和过滤

ARP 检测防御 ARP-DOS 攻击和地址克隆

支持 URPF 避免 IP 地址克隆

管理

管理地址支持IPv4 and IPv6

交换机管理方式
- Console / Telnet 命令行界面
- 交换机Web管理
- 交换机SNMP v1, v2c, and v3 管理
- SSH/SSL 安全接入

4个 RMON组 1, 2, 3, 9 (历史，统计，报警，事件)

内置普通文件传输协议(TFTP)客户端

IPv6 IP Address / NTP / DNS 管理

DHCP Relay

用户权限级别限制

NTP (网络时间协议)

链路层发现协议 (LLDP) 协议

BOOTP and DHCP for IP address 分配

通过HTTP / TFTP进行固件升级/下载

冗余电源系统

100~240V AC / 12V DC 双电源冗余

主动-主动冗余电源故障保护

供应灾难性停电备份

硬件规格
SFP端口	24个SFP Mini-GBIC 插槽
电口	12个千兆电口，复用端口13-24号
扩展插槽	2个端口用于XGS3-2SFP+模块，2个端口用于万兆SFP+光模块，支持热插拔
交换方式	存储转发
背板带宽	128Gbps
吞吐量	95Mpps@64bytes
地址表	16K MAC 地址表
共享数据缓冲区	1.5M字节
VLAN 表	4K
ACL 表	1K
路由表	13K
3层界面	1K
端口队列	8
流量控制	支持IEEE 802.3X全双工和半双工
巨型帧大小	9K字节
LED	系统：电源，SYS诊断，冗余电源，模块，堆叠端口：10/100/1000M 连接/活动
尺寸 (W x D x H)	415 x 325 x 44.5 mm, 1U高度
重量	4.3kg
电源要求	AC: 100 ~ 240VAC, 50 / 60Hz, 自适应 DC: -48V DC
功率消耗	最大79瓦
IPv4 3层功能
IP路由协议	静态路由，RIPv1/v2，OSPFv2，BGPv4 策略路由（PBR） LPM路由（MD5认证）
组播路由协议	IGMP v1 / v2 / v3, DVMRP, PIM-DM/SM, PIM-SSM
3层协议	VRRP v1/v3, ARP, ARP Proxy
路由接口	Per VLAN
IPv6 3层功能
IP 路由协议	RIPng, OSPFv3, BGPv4+
组播路由协议	PIM-SM/DM for IPv6 MLD for IPv6 (v1) MLDv1/v2 MLD Snooping, 6 到4 通道组播方式接收控制检测非法组播源
3层协议	配置隧道, ISATAP, CIDR
2层功能
端口配置	端口禁用/启用自动协商全双工和半双工模式选择带宽控制功能端口环回检测功能
VLAN	基于802.1Q VLAN ,最多支持4000个VLAN组 Q-in-Q GVRP 专用VLAN 语音VLAN 基于MAC地址的VLAN 基于协议的VLAN
生成树协议	STP, IEEE 802.1D RSTP, IEEE 802.1w MSTP, IEEE 802.1s Root Guard BPDU Guard
链路聚合	静态链路 IEEE 802.3ad LACP 最大支持16组，每组8端口
QoS	流量控制，按照优先级和WRR 每个端口8个输出队列基于端口、802.1p、DSCP/TOS的优先级
组播	IGMP v1 / v2 / v3 snooping IGMP代理支持IGMP查询模式 MLD v1/v2, MLD v1/v2 Snooping
访问控制列表	支持标准和扩展 ACL 基于IP地址和MAC地址的ACL 基于时间的ACL 基于Qos可分类的ACL 最多支持4000条
安全	支持MAC和端口绑定 IPv4 / IPv6 + MAC+ 端口绑定 IPv4 / IPv6 + 端口绑定支持MAC地址过滤 ARP欺骗防御 ARP扫描预防 IP源地址保护
认证	基于IEEE 802.1x的网络访问控制 AAA 认证: IPv4 / IPv6 / RADIUS
SNMP MIBs	RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2674 Extended Bridge MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC-3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB
管理功能
系统配置	Console, Telnet, SSH, Web管理, SSL, SNMPv1, v2c 和 v3
管理	支持本机IPv4/ IPv6 HTTP和SSL 支持IPv4/ IPv6 SNMP 用户IP安全检查支持MIB和TRAP 支持IPv4/ IPv6 FTP/ TFTP 支持IPv4/ IPv6 NTP 支持RMOM1，2，3，9 支持IPv4/ IPv6远程登录用户名和密码的RADIUS认证支持IPv4/ IPv6的SSH 支持定时复位功能支持CLI，Console（RS-232），远程登录支持SNMPv1/ v2c / V3 支持IP网络安全管理功能支持TACACS+
标准
认证标准	FCC Part 15 Class A, CE
国际标准	IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000Base-T IEEE 802.3ae 10 Gigabit Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.3ad Port Trunk with LACP IEEE 802.1d Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN Tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP
环境
工作环境	温度: 0 ~ 50°C 相对湿度: 5 ~ 90% (无冷凝)
储存环境	温度: -10 ~ 70°C 相对湿度: 5 ~ 90% (无冷凝)

订购信息
XGS3-24242	24个千兆SFP端口，12个千兆共享端口，４个可选配10G槽位，３层堆叠管理型交换机(AC+DC)

附件
XGS3-2SFP+	２个万兆SFP＋光模块板卡（XGS3-24042, XGS3-24242）
MTB-LR	10G SFP+ 光模块 (单模)
MTB-SR	10G SFP+ 光模块 (多模)
