| 硬件规格 |

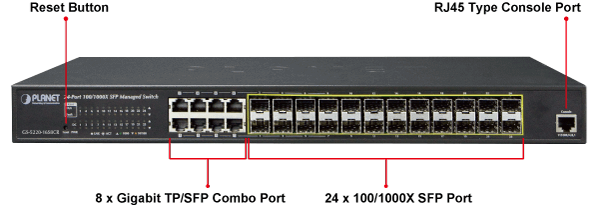

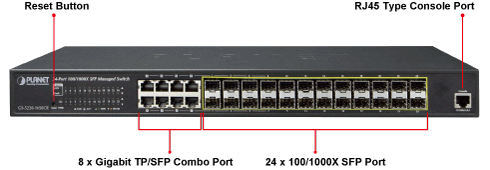

| 电口 |
8个千兆复用电口，共享端口1-8 |
| SFP 端口 |
24个千兆mini-GBICSFP 接口 |
| Console端口 |
1 x RS-232-to-RJ45 serial port (115200, 8, N, 1) |
| 处理方式 |
存储转发 |
| 背板带宽 |
48Gbps / 无阻塞 |
| 吞吐量 |
35.7Mpps@64Bytes |
| 地址表 |
16K地址表， 自动学习和老化机制 |
| 共享数据缓冲区 |
16M bits |
| 流量控制 |
支持IEEE 802.3x 全双工和半双工模式 |
| 巨型帧大小 |
10K bytes |
| 复位键 |
< 5 秒: 系统重启
> 5 秒: 恢复出厂设置 |
| 尺寸 (W x D x H) |
440 x 200 x 44.5 mm, 1U高度 |
| 净重 |
2745g |
| LED指示灯 |
System:
PWR (Green)
DC (Green) (GS-5220-16S8CR Only)
Fault (Red)
FAN (Red)
10/100/1000T RJ45 Interfaces (Port 1 to Port 8):
1000Mbps LNK/ACT (Green)
10/100Mbps LNK/ACT (Orange)
100/1000Mbps SFP Interfaces (Port 1 to Port 24):
1000Mbps LNK/ACT (Green)
100Mbps LNK/ACT (Orange)
|

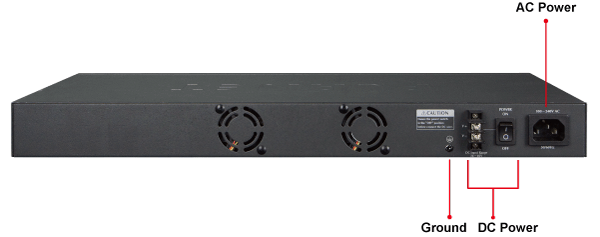

| 电源要求 |
GS-5220-16S8C: 100~240V AC, 50/60Hz
GS-5220-16S8CR: 双电源
100~240V AC, 50/60Hz
48V DC @ 0.6A 36 ~ 60V
|
| 功率消耗 |
45 瓦/ 153 BTU (max.) |
| ESD 保护 |
6KV DC |
| 2层功能 |
| 端口配置 |
端口禁用/启用
自动协商全双工和半双工模式选择
流量控制禁用/启用 |
| 端口状态 |
显示每个端口的速率双工模式，链路状态，流量控制状态，自动协商状态，Trunk状态 |
| 端口镜像 |
TX / RX / 两者
多-to-1
|
| VLAN |
802.1Q tagged VLAN
Q-in-Q 通道
专用VLAN Edge (PVE)
基于MAC地址 VLAN
基于协议 VLAN
语音VLAN
基于IP子网 VLAN
MVR
最大255个VLAN组, 最多4094条VLAN ID |
| 链路聚合 |
IEEE 802.3ad LACP 和静态trunk
支持12组trunk，每组8个端口 |
| 生成树协议 |
STP, IEEE 802.1D
RSTP, IEEE 802.1w
MSTP, IEEE 802.1s
|
| QoS |
流量控制，按照优先级和WRR
每个端口8个输出队列
基于端口、802.1p、DSCP/TOS的优先级
|
| IGMP Snooping |
IGMP (v1/v2/v3) snooping, 可达到255个组播组
支持IGMP 查询模式 |
| MLD Snooping |
MLD (v1/v2) Snooping, 可达到255个组播组
支持MLD查询模式 |
| 访问控制列表 |
基于IP ACL /基于 MAC地址ACL
最大达到256条
|
| 带宽控制 |
每个端口带宽控制
进: 100Kbps~1000Mbps
出: 100Kbps~1000Mbps
|

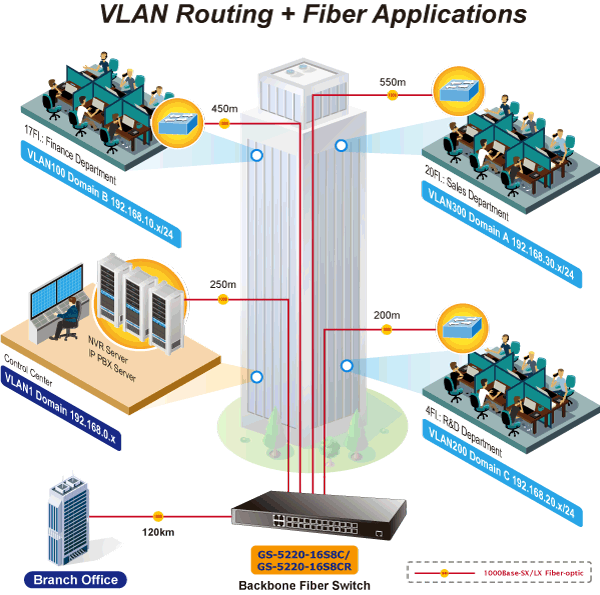

| 3层功能 |
| VLAN接口 |
支持128个VLAN接口 |
| 路由表 |
支持32个路由条目 |
| 路由协议 |

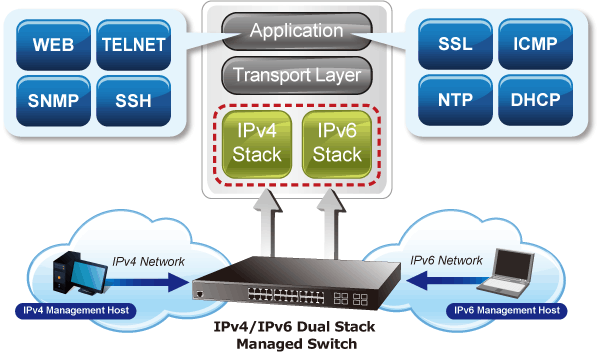

IPv4、 IPv6 静态路由 |
| 管理 |
| 基本管理界面 |
Console口 / 远程登录/ Web管理 / SNMP v1, v2c |
| 安全管理界面 |
SSH, SSL, SNMP v3 |
| SNMP MIBs |
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
| 标准 |
| 认证标准 |
FCC Part 15 Class A, CE |
| 遵循国际标准 |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000Base-T
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad port trunk with LACP
IEEE 802.1D Spanning Tree protocol
IEEE 802.1w Rapid Spanning Tree protocol
IEEE 802.1s Multiple Spanning Tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN tagging
IEEE 802.1X port authentication network control
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2
|
| 环境 |
| 工作环境 |
温度: 0 ~ 50 °C
相对湿度: 5 ~ 95% (无冷凝) |
| 储存环境 |
温度: -10 ~ 70 °C
相对湿度: 5 ~ 95% (无冷凝) |
