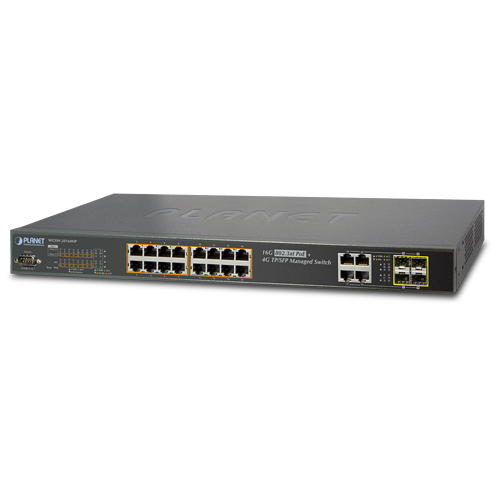

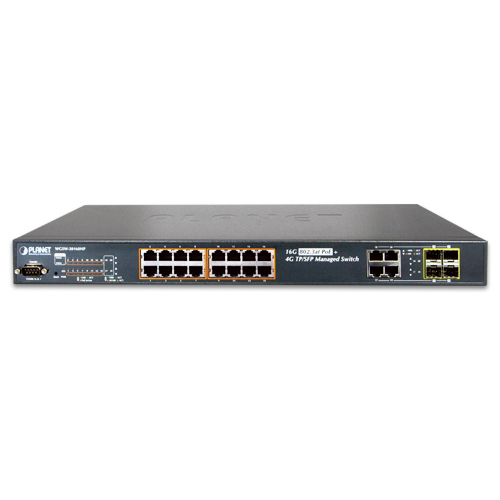

Print Version WGSW-20160HP 16口千兆802.3af 可管理型POE交换机（16个千兆802.3af POE端口，4个千兆SFP端口，IPv6，230W）

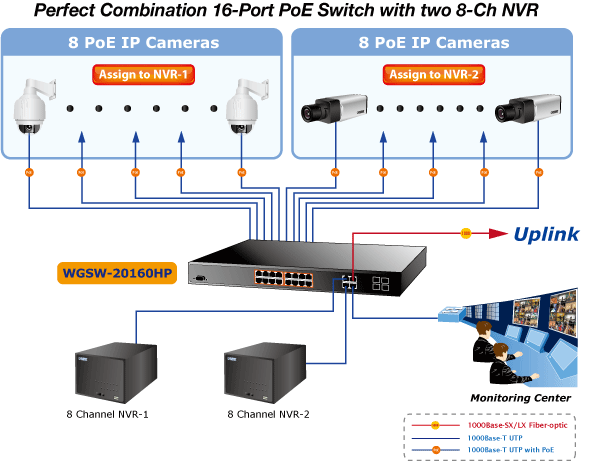

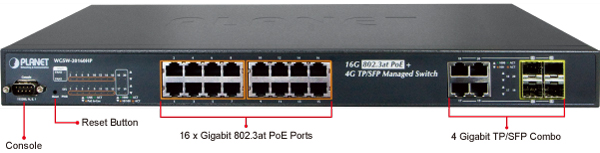

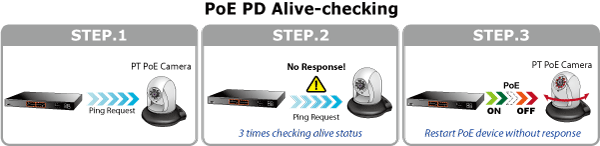

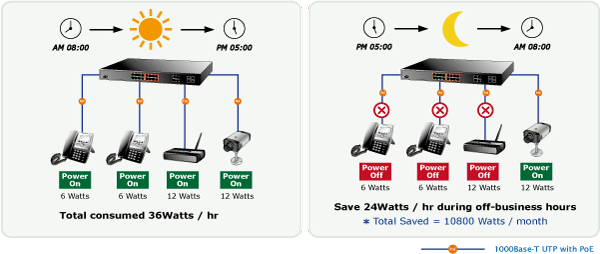

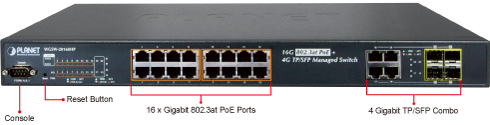

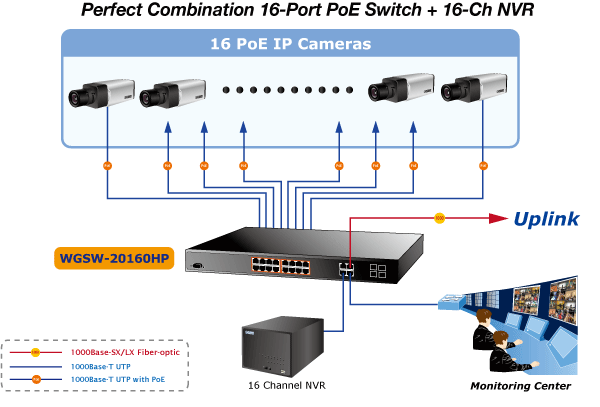

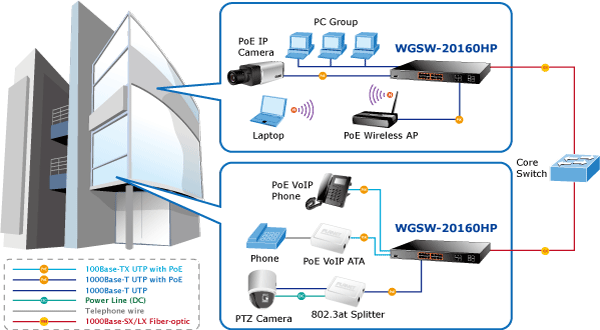

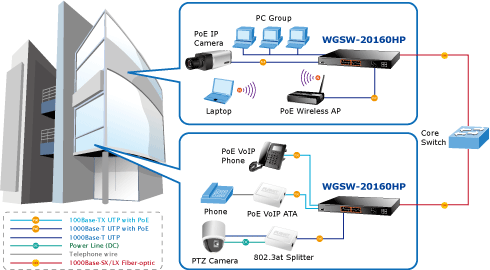

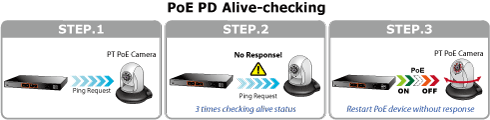

概述 应用场景 功能特性 产品规格 下载 相关产品 高性能 PLANET WGSW-20160HP 是一款大功率PoE交换机。它拥有16个千兆PoE端口和4个千兆Combo端口，基于802.3at标准提供PoE供电。可为远程IP监控设备提供供电和数据传输能力，最大距离可达100米。     灵活性 WGSW-20160HP 提供4个千兆TP/SFP Combo端口，可以连接监控网络，如NVR、视频服务器或NAS用于监控管理，或者通过光纤端口连接到监控中心或骨干交换机。通过多模光纤可以扩展到2公里，通过单模光纤可以扩展到10/20/30/40/50/70/120公里。     内置独特的POE状态监测管理 作为可管理的POE交换机设备，WGSW-20160HP具有它特有的四个功能： 电源状态在线检查 缓存自动清理 SMTP/SNMP日志警报 PoE节能安排 智能检测受电设备存活状况 普莱德 GS-4210-8P2S可以实时检测受电设备的供电情况，以保证设备的正常运作。它通过WEB管理界面，人为性地设定检测受电设备的动作，如设定周期性地ping远端设备3次，当供电设备连续3次通过实时ping的方式向远端受电设备发起请求，若远端受电设备没有作出任何的响应，那么供电设备则认为通往受电设备的链路、或者受电终端出现了故障，此时，设备的智能供电系统将自动重启端口的供电功能，并发送相应的报警信息至后台管理员。若端口供电功能重启后能为远端受电设备供电，则证明受电设备能正常工作，反之，受电设备或者链路出现故障性问题。     供电回收计划 普莱德 GS-4210-8P2S可以通过设定相应的时间点，定时为受电设备重启，从而释放设备的缓存，避免设备因长时间运转而出现岩机的情况。     IPv6网络构建的低成本解决方案 WGSD-20160HP支持IPv4/IPv6协议，从而确保系统在未来长时间内保持领先地位。它是IP监控、IP语音和无线服务提供商的最佳选择，帮助中小企业降低成本。 高效管理 WGSD-20160HP网管型交换机可通过控制台、Web和SNMP管理接口进行管理。它还支持SNMP，允许通过基于SNMP版本1或2的管理软件进行管理。WGSD-20160HP向后兼容以前的产品，因此管理员无需重新学习，可以快速熟悉产品的功能。此外，它还提供远程安全管理，支持SSH、SSL和SNMPv3连接，加密每个会话的数据包。 二层功能 WGSW-20160HP提供高级二层管理功能，如动态端口链路聚合、802.1Q VLAN和Q-in-Q VLAN、多生成树协议（MSTP）、IGMP侦听、MLD侦听、ACL、端口过滤、DHCP侦听等，确保系统安全稳定。通过链路聚合，WGSW-20160HP可以有效增加链路带宽，提高链路可靠性，实现负载均衡和链路备份。 安全 WGSW-20160HP提供全面的二层到四层安全机制，例如访问控制列表（ACL）允许合法流量根据管理员定义的规则进出交换机；基于端口/MAC地址的802.1X用户和设备认证；VLAN支持隔离不同网络之间的通信，增强内部系统的安全性和可靠性。   IP监控与无线网络 WGSW-20160HP配备16个PoE端口和4个TP/SFP端口，能够很好地支持8/16/32路NVR和管理软件，实现全面的网络安全监控。例如，一台WGSW-20160HP可以搭配一台16路NVR或两台8路NVR。每个PoE端口可连接一个IP监控设备，实现统一管理和监控。4个千兆光口可用于上联到骨干网络。     智能企业办公网络 WGSW-20160HP支持IEEE 802.3at PoE供电功能，可直接连接任何符合802.3at标准的设备，如各种IP监控设备、VoIP电话、无线AP等。除了有线网络，WGSW-20160HP还可以用作无线中心节点，覆盖更广的区域，提供更好的网络服务。同时，采用PoE无线网络结构可以节省成本，并提供更好的互联网服务。       物理接口 16个千兆PoE铜缆端口 4个千兆TP/SFP接口 PoE（以太网供电） 符合IEEE 802.3at标准 符合IEEE 802.3af标准 在16个端口上支持IEEE 802.3af / 802.3at 每端口最高30.8W功率 自动检测受电设备 电路保护防止供电端口间干扰 PoE供电距离可达100米 PoE管理 – PoE总功率预算控制 – 每个PoE端口的启用/禁用 – PoE功率优先级 – PoE端口功率限制 – PD分类检测 – PD在线检测 – PoE调度 第二层特性 通过背压（半双工）和IEEE 802.3x暂停帧流控（全双工）防止丢包 高性能存储转发CRC过滤，丢弃错误数据包，优化网络带宽 风暴控制 – 广播/组播/未知单播 VLAN支持 – IEEE 802.1Q VLAN – 最大255个VLAN，VLAN ID高达4096 – VLAN Q-in-Q / IEEE 802.1ad – PVE支持 – 基于协议的VLAN – 基于MAC的VLAN – 语音VLAN 生成树支持 – STP, IEEE 802.1D – RSTP, IEEE 802.1w – MSTP, IEEE 802.1s – BPDU保护 链路聚合支持 – 802.3ad (LACP) – Cisco静态通道 – 最大10组，每组16个端口 – 32G带宽（全双工） 端口镜像（多对一） 可指定特定端口用于镜像监控入站/出站流量 环路保护，避免广播环路 服务质量（QoS） 接口带宽控制 8个优先级队列 流量分类 – IEEE 802.1p CoS – IPv4/IPv6数据包的TOS/DSCP/IP优先级 – IP TCP/UDP端口号 –典型网络应用 严格优先级和加权轮询（WRR） CoS策略 基于端口的带宽速率限制 交换机端口的流量监管 组播 IGMP支持 MLD支持 查询器模式支持 IGMP过滤支持 MLD支持 VLAN组播注册 安全 IEEE 802.1x和MAC地址认证 RADIUS认证支持 TACACS+用户认证支持 RADIUS和TACACS+用户认证支持 基于IP的ACL 基于MAC的认证 源/目的地址绑定 DHCP过滤，阻止非法DHCP消息 动态ARP检测，丢弃无效的MAC和IP绑定数据包 IP源防护和防止IP欺骗攻击 DDOS攻击防御 IP地址访问管理，防止未经授权的IP访问 管理 交换机管理接口 – 控制台端口 – Web管理界面 – SNMP管理 – SSH/SSL安全访问 支持四个RMON组（历史、统计、告警、事件） IPv6 / NTP / DNS管理 内置TFTP DHCP / BootP中继支持 通过HTTP/TFTP进行固件升级 DHCP中继和选项 用户权限级别控制 NTP支持 LLDP支持 线缆诊断技术 复位按钮恢复出厂设置 普莱德智能发现工具 ICMPv6支持   硬件规格 RJ45 Port 16 x Gigabit RJ45 Ports TP/SFP Combo Port 4 Gigabit TP/SFP ports, ports 17-20 Console端口 1个RS-232 DB9串口(115200, 8, N, 1) Switching method Store-and-forward Backplane Bandwidth 40Gbps / 无阻塞 Throughput 29.7Mpps@64Bytes Address Table 8K address table with automatic learning and aging mechanism 共享数据缓冲区 4 megabits Flow Control Supports IEEE 802.3x full-duplex and half-duplex mode Jumbo Frame 9Kbytes Reset Button < 5 seconds: System restart > 5 seconds: Restore factory default settings 尺寸 (W x D x H) 440 x 300 x 44.5 mm, 1U高度 Weight 4.1kg LED指示灯 系统: Power (Green), SYS (System, Green) 风扇: FAN1 (Green), FAN2 (Green) PoE接口 (Port 1 to Port 16): LNK/ACT (10/100/1000Mbps, Green), PoE使用中(Orange) 10/100/1000Base-T 电口 (Port 17 to port 20): 1000 (LNK/ACT, Green), 10/100 (LNK/ACT, Orange) 100/1000Mbps SFP 接口 (Port 17 to Port 20): 1000 (LNK/ACT, Green), 100 (LNK/ACT, Orange) Power Requirement 100~240V AC, 50/60Hz, 2A Power Consumption Max 22 Watts / 75BTU ESD 保护 6KV DC 以太网供电 PoE 标准 IEEE 802.3af / 802.3at PoE / PSE PoE 电源类型 End-Span PoE 功率输出 每个端口56V DC，最大30.8 Watts 电源引脚分配 1/2(+), 3/6(-) PoE功率预算 230 Watts Max. PoE供电能力 PoE供电能力@ 7 Watts: 16个 PoE供电能力@ 15.4 Watts: 14个 PoE供电能力@ 30.8 Watts: 7个 2层管理功能 基本管理界面 Console, 远程登录, Web管理, SNMP v1, v2c 安全管理界面 SSH, SSL, SNMP v3 Port Configuration Port disable/enable Auto-negotiation 10/100/1000Mbps full-duplex and half-duplex mode selection Flow control disable/enable Port Status Display speed and duplex mode, link status, flow control status, auto-negotiation status, Trunk status for each port Port Mirroring TX / RX / 两者 Many-to-1端口镜像 VLAN 802.1Q TaggedVLAN, 支持255个VLAN组 Q-in-Q Private VLAN Edge (PVE) 基于MAC VLAN 基于协议VLAN Voice VLAN MVR (Multicast VLAN Registration) 支持255个VLAN组, 达到4094条VLAN ID Link aggregation IEEE 802.3ad LACP /静态 trunk 支持10组trunk，每组16个端口 QoS 每个端口8个输出队列 基于端口、802.1p、802.1Q VLAN tag、DSCP/TOS的优先级 IGMP Snooping IGMP (v1/v2/v3) Snooping, 支持255个组播组 支持IGMP查询模式 MLD Snooping MLD (v1/v2) Snooping, 支持255个组播组 支持MLD查询模式 访问控制列表 基于IP ACL / MAC ACL Bandwidth Control 每个端口带宽控制 进: 500Kbps~80Mbps 出: 64Kbps~80Mbps SNMP MIBs RFC-1213 MIB-II IF-MIB RFC-1493 Bridge MIB RFC-1643 Ethernet MIB RFC-2863 Interface MIB RFC-2665 Ether-Like MIB RFC-2819 RMON MIB (Group 1, 2, 3 and 9) RFC-2737 Entity MIB RFC-2618 RADIUS Client MIB RFC-2933 IGMP-STD-MIB RFC-3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB 标准 Authentication Standard FCC Part 15 Class A, CE 遵循国际标准 IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX/100Base-FX IEEE 802.3z 1000Base-SX/LX IEEE 802.3ab 1000Base-T IEEE 802.3x Flow Control and Back pressure IEEE 802.3ad Port trunk with LACP IEEE 802.1D Spanning tree protocol IEEE 802.1w Rapid spanning tree protocol IEEE 802.1s Multiple spanning tree protocol IEEE 802.1p Class of service IEEE 802.1Q VLAN Tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3af Power over Ethernet IEEE 802.3at Power over Ethernet PLUS RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP version 1 RFC 2236 IGMP version 2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 FRC 3810 MLD version 2 环境 Operating Environment 温度: 0 ~ 50 °C 相对湿度: 5 ~ 95% (无冷凝) Storage Environment 温度: -10 ~ 70 °C 相对湿度: 5 ~ 95% (无冷凝) 技术参数 日期 版本 描述 下载 2013-03-15 1.0 WGSW-20160HP 快速安装指南 日期 版本 描述 下载 2013-05-20 1.1 Add WGSW-24040HP series. 2013-01-11 1.0 Initial release. 用户手册 日期 版本 描述 下载 2013-05-20 1.1 Add WGSW-24040HP series. 2013-01-11 1.0 Initial release. 产品证书 日期 版本 描述 下载 2014-10-31 1.0 EC Declaration 图片 模块 描述 ICA-HM127 300万像素H.264盒式网络摄像机 ICA-HM131 H.264全高清固定半球型网络摄像机 MFB-Series 百兆以太网SFP光纤模块 MGB-Series 千兆以太网SFP光纤模块 POE-152S 千兆 802.3af 15W PoE分离器 POE-162S IEEE 802.3at 千兆高功率以太网供电分配器 POE-E101 百兆 802.3af 15W PoE中继器 POE-E201 千兆 802.3at 30W PoE+中继器 WNAP-C3220 300Mbps 802.11n 无线天花板安装范围扩展器

订购信息
WGSW-20160HP	16口千兆802.3af 可管理型POE交换机（16个千兆802.3af POE端口，4个千兆SFP端口，IPv6，230W）
