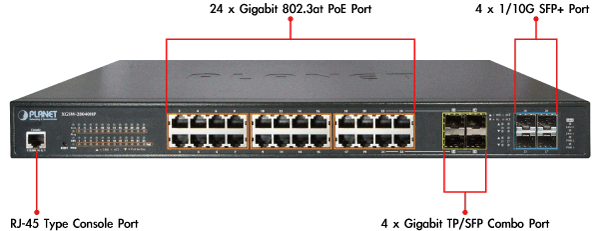

| 硬件规格 |
| 电口 |
24个千兆电口，MDI/MDI-X自适应 |
| SFP端口 |
4个100/1000Base-X SFP mini-GBIC接口，复用21-24号端口
兼容100Base-FX SFP收发器
|
| SFP+ 端口 |
4个10GBase-SR/LR SFP+ 接口(复用25-28号端口)
兼容1000Base-SX/ LX/ BX SFP收发器
|
| 控制台 |
1 个 RS-232-to-RJ45串口(115200, 8, N, 1) |
| 交换处理方式 |
存储转发 |
| 背板带宽 |
128Gbps / 无阻塞 |
| 吞吐量 |
95Mpps@64Bytes |
| 地址表 |
16K 地址表， 自动源地址学习和老化 |
| 共享数据缓冲区 |
32M bits |
| 流量控制 |
支持IEEE 802.3X全双工和半双工
|
| 巨型帧大小 |
10K bytes |
| 复位键 |
< 5 秒: 系统重启
> 5 秒: 恢复出厂设置
|
| 尺寸(W x D x H) |
440 x 300 x 44.5 mm, 1U 高度 |
| 重量 |
4887g |
| LED 指示灯 |
System:
PWR (Green), SYS (Green), Ring (Green), R.O. (Green)
PWR1 (Green), PWR2 (Green), FAN1 (Green), FAN2 (Green)
10/100/1000T RJ45 Interfaces (Port 1 to Port 24):
10/100/1000Mbps LNK/ACT (Green)
PoE In-Use (Orange)
100/1000Mbps SFP Combo Interfaces (Port 21 to Port 24):
1000Mbps (Green), LNK/ACT (Orange)
1/10Gbps SFP+ Interfaces (Port 25 to Port 28):
10Gbps LNK/ACT (Green), 1Gbps LNK/ACT (Orange)
|
| 电源要求 |
100~240V AC, 50/60Hz |
| 功率消耗 |
502 watts / 1712.8 BTU Max. |
| ESD保护 |
6KV DC |

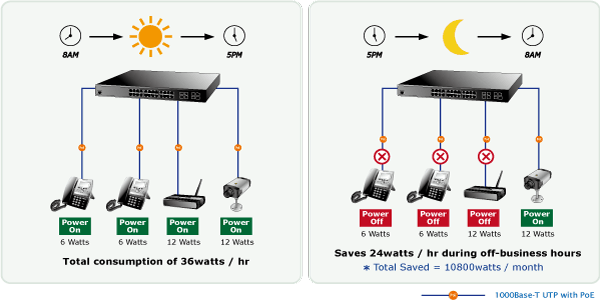

| 以太网供电 |
| PoE 标准 |
IEEE 802.3af / 802.3at PoE / PSE |
| 供电电源类型 |
End-span |
| PoE功率输出 |
每个端口 56V DC, 最大30.8 watts |
| 电源引脚分配 |
1/2(+), 3/6(-) |
| PoE功率预算 |
440 watts (max.) @ 25 °C
380 watts (max.) @ 50 °C
|
| 供电能力PD@ 7瓦 |
24个 |
| 供电能力 PD@15.4 瓦 |
24个 |
| 供电能力PD @30.8 瓦 |
14个 |
| 2层功能 |
| 端口配置 |
端口禁用/启用
自动协商10/100/1000Mbps的全双工和半双工模式选择
流量控制禁用/启用
|
| 端口状态 |
显示每个端口的速度双工模式、链路状态、流量控制状态、自动协商状态、Trunk状态 |
| 端口镜像 |
TX / RX / 两者
Many-to-1
|
| VLAN |
802.1Q Tagged based VLAN
Q-in-Q tunneling
Private VLAN Edge (PVE)
MAC-based VLAN
Protocol-based VLAN
Voice VLAN
IP Subnet-based VLAN
MVR (Multicast VLAN Registration)
可达到255 VLAN组， 最多可达到 4094个 VLAN IDs
|
| 链路聚合 |
IEEE 802.3ad LACP / 静态Trunk
支持16组，每组8个端口
|
| 生成树协议 |
STP, IEEE 802.1D Spanning Tree Protocol
RSTP, IEEE 802.1w Rapid Spanning Tree Protocol
MSTP, IEEE 802.1s Multiple Spanning Tree Protocol
|
| QoS |
Traffic classification based, Strict priority and WRR
8-Level priority for switching
- Port Number
- 802.1p priority
- 802.1Q VLAN tag
- DSCP/TOS field in IP packet
|
| IGMP Snooping |
IGMP (v1/v2/v3) snooping, 可达到255个组播组
支持IGMP 查询模式
|
| MLD Snooping |
MLD (v1/v2) Snooping, 可达到255个组播组
支持MLD查询模式
|
| 访问控制列表 |
IP-based ACL / MAC-based ACL
Up to 256 entries
|
| 带宽控制 |
每个端口带宽控制
进: 100Kbps~1000Mbps
出: 100Kbps~1000Mbps |
| 3层功能 |
| IP 接口 |
最大支持128 VLAN 接口 |
| 路由表 |
最大支持32个路由表 |

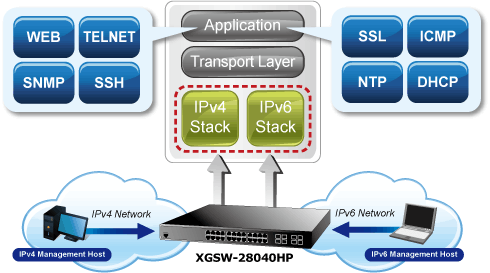

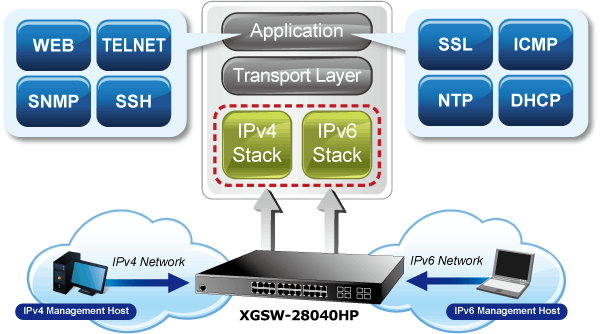

| 路由协议 |
IPv4硬件静态路由
IPv6硬件静态路由
|
| 管理 |
| 基本管理界面 |
Console / Telnet / Web界面/ SNMP v1, v2c |
| 安全管理接口 |
SSH, SSL, SNMP v3 |
| SNMP MIBs |
RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (Group 1, 2, 3 and 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
Power over Ethernet MIB
|
| 标准 |
| 认证标准 |
FCC , CE |
| 遵循国际标准 |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3ae 10Gb/s Ethernet
IEEE 802.3x Flow Control and Back pressure
IEEE 802.3ad Port trunk with LACP
IEEE 802.1D Spanning tree protocol
IEEE 802.1w Rapid spanning tree protocol
IEEE 802.1s Multiple spanning tree protocol
IEEE 802.1p Class of service
IEEE 802.1Q VLAN Tagging
IEEE 802.1X Port Authentication Network Control
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet PLUS
IEEE 802.1ab LLDP
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP version 1
RFC 2236 IGMP version 2
RFC 3376 IGMP version 3
RFC 2710 MLD version 1
FRC 3810 MLD version 2
|
| 环境 |
| 工作环境 |
温度: 0 ~ 50 °C
相对湿度: 5 ~ 95% (无冷凝)
|
| 储存 |
Temperature: -10 ~ 70 degrees C
Relative Humidity: 5 ~ 95% (non-condensing)
|
